Posted - 20 February 2011 : 17:31:14
Clic sull'immagine per la pagina
Ora che la mia pagina personale è stata pubblicata presento il progetto di uno scalo locotive a vapore da realizzare su due moduli 1400 x 700 e da collegare ad un modulo delta delle medesime dimensioni. Sul primo modulo adiacente alla derivazione delta il fascio binari con la gru digitale ed una serie di scambi e binari che mi permette di fare parecchie manovre, sul secondo modulo la rimessa circolare a tre campate e la piattaforma. Troveranno posto la torre dell'acqua con relative colonne di rifornimento almeno su due binari, l'impianto sabbiera con relativo deposito, la fossa di ispezione (pensavo di collocarla esternamente alla rimessa parallela ad una fiancata con relativa impalcatura gru a carrucola)
|
| 15 L A T E S T R E P L I E S (Newest First) |
| Nino Carbone |
Posted - 12 January 2016 : 23:52:35
- Mirabile nel suo insieme e nei suoi particolari -
Nino
|
| Alberto Pedrini |
Posted - 07 January 2016 : 17:18:03
Le foto dello scalo in sede
http://www.marklinfan.com/f/topic.asp?TOPIC_ID=3382&whichpage=2 |
| Alberto Pedrini |
Posted - 02 October 2015 : 22:55:17
Bellissimo  |
| Fabrizio Mazzari |
Posted - 02 October 2015 : 22:20:41

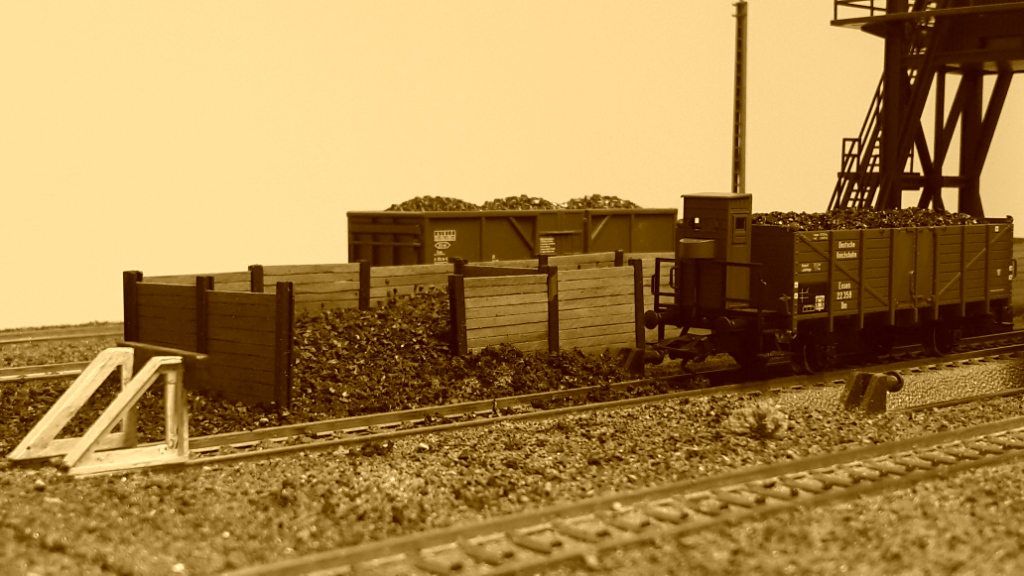

Lavori in corso: un'anteprima con alcune immagini, sto proseguendo con il posizionamento dei particolari.
Manca ancora la vegetazione sul secondo modulo e alcuni pezzi non sono ancora con la verniciatura definitiva, per questo le immagini sono in seppia.
 |
| Alberto Pedrini |
Posted - 01 October 2015 : 23:25:32
Mi sono riguardato la pagina e la discussione, spero tu possa riprendere presto i lavori al modulo, è proprio una meraviglia.
|
| Piero Chionna |
Posted - 07 November 2013 : 17:51:15
Ottimo lavoro!
Se serve carbone posso fornire della buona sabbia vulcanica (Etna) che simula molto bene il vero carbone.
Piero |
| Enrico Gazzola |
Posted - 07 November 2013 : 15:46:15
Fabrizio, a titolo puramente informativo, nel deposito carbone che ho realizzato sul vintage ho costruito la montagnola di carbone con carta igienica mescolata ad acqua e vinavil e poi sopra ho incollato carbone vero proveniente dal barbeque sminuzzato a martello. Sulla pagina di Finale ligure si vede nelle foto. Bella l'idea del panno per i binari.
Vero Alberto M. tutti i modelli che ho visto (commerciali) quando dovevo realizzare il mio erano solo chiusi.
Ciao e buon lavoro. |
| Riccardo Bastianelli |
Posted - 06 November 2013 : 23:35:46
quote:
Originally posted by Alberto Pedrini
una volta annerito i punti di contatto non si noteranno più.
Vero! Non ci avevo pensato....
Riccardo
|
| albertomocchi |
Posted - 06 November 2013 : 18:02:33
Notevole mi piace !!!!
Oltre tutto puoi ben dire fatto a mano
Mi sembra di ricordare che articoli così della Faller o simili siano solo chiusi
Alberto
|
| Fabrizio Mazzari |
Posted - 06 November 2013 : 17:11:56
quote:
Originally posted by albertomocchi
lo lasci aperto cosi' il deposito carbone?
Alberto
Si pensavo di lasciarlo aperto, in parecchie immagini dal vero si vede che spesso sono fatti così, aperti sul lato verso il binario per consentire lo scarico del carbone dai carri a tramoggia o a scarico automatico.
Ho fatto una prova dovrebbe risultare più o meno così, spero si capisca:
Le misure rapportate al vero sono: altezza metri 2,15 - profondità lati laterali più lunghi metri 4,75 - profondità divisori centrali m 3 - larghezza di ogni comparto metri 7,80.
Con un carro e un locomotore a fianco mi pare equilibrato come misure.
Fabrizio. |
| Alberto Pedrini |
Posted - 06 November 2013 : 13:47:54
Bel lavoro Fabrizio, il panno sembra perfetto, una volta annerito i punti di contatto non si noteranno più.
Tieni i binari del rifornimento lunghi, sono in arrivo le EMD Class 66/77  |
| albertomocchi |
Posted - 06 November 2013 : 13:46:00
ciao Fabrizio vedo che hai ripreso,lo lasci aperto cosi' il deposito carbone?
dalle foto il colore del panno sembra azzeccato, il compromesso mi sembra ottimo col tubicino forse avresti piu' problemi
ciao
Alberto |
| Fabrizio Mazzari |
Posted - 06 November 2013 : 13:13:30
quote:
Originally posted by Riccardo Bastianelli
Per quanto riguarda i conduttori centrali, hai provato con un filo, ovviamente adeguatamente collegato, posato sopra il panno?
Riccardo
Per la verità ci avevo pensato di fare qualcosa di simile ad una conduttura, realizzata con un tubicino di ottone di misura adeguata, ma poi ci ho ripensato lasciando a vista i conduttori, mi sembra un discreto compromesso; naturalmente è solo una prova, vediamo se ci sono altre idee.
Fabrizio. |
| Riccardo Bastianelli |
Posted - 06 November 2013 : 12:51:40
Bella notizia la ripresa dei lavori
Il deposito carbone è molto bello.
Per quanto riguarda i conduttori centrali, hai provato con un filo, ovviamente adeguatamente collegato, posato sopra il panno?
Riccardo |
| Fabrizio Mazzari |
Posted - 06 November 2013 : 11:48:33
In questi giorni sono riuscito a mettere mano ai miei moduli per completare l'altra parte dello scalo locomotive.
Prendendo spunto dai suggerimenti di Alberto pensavo di realizzare l'area rifornimento diesel cosi:
ho utilizzato un panno sottile tagliato in piccole strisce, le misure dovrebbero essere abbastanza realistiche, per i conduttori centrali questa potrebbe essere una soluzione, realizzata creando ogni singolo foro con l'attrezzo per fare i buchi nelle cinture
questo pressapoco l'effetto
Poi ho costruito con profilati in ottone ad H e listellini di legno il deposito raccolta carbone a terra
qui nella posizione definitiva
e un particolare
Alla prossimo aggiornamento.
Fabrizio. |
