Posted - 10 November 2011 : 17:38:28
Per la scheda clicca sull'immagine sotto
 |
| 8 L A T E S T R E P L I E S (Newest First) |
| Nino Carbone |
Posted - 17 January 2019 : 19:30:20
- Coperchio della confezione 3200 -
- Foto da: osterthun.com -
- Nino -
|
| Nino Carbone |
Posted - 11 November 2017 : 22:40:18
- Una pubblicità Märklin del 1953 che annunciava la novità BR 89 / CM 800 -
(Per Märklin sarà un record di produzione)
- Foto da: trainsdefrancois.free.fr -
- Sul catalogo Märklin del 1953 -
- Foto Märklin -
- Nino -
|
| Alberto Pedrini |
Posted - 17 November 2011 : 00:56:12
Per i collezionisti
Modello dimostrativo per i rivenditori, prodotto nel 1959
Immagine dal programma "Collection Märklin H0"
 |
| Nino Carbone |
Posted - 15 November 2011 : 22:42:48
- Dal 1980 al 1986 la Märklin aveva prodotto una versione, con biellismo "molto" semplificato, della BR 89 066 (T 8) -
- Articolo 3104 -
- Foto da: Koll's -
- BR 89.0 T 8 - L'originale -
- Foto da: Taschenbuch Deutsche Lokomotiven -
- Nino -
|
| Nino Carbone |
Posted - 11 November 2011 : 19:16:14
- La scatola azzurra con l'immagine della locomotiva a 2 luci -
- Foto Märklin -
- Nino -
|
| Nino Carbone |
Posted - 11 November 2011 : 15:15:27
Grazie, il tributo a questa piccola locomotiva era doveroso, nella misura in cui è stata per molti märklinisti l'inizio di una grande passione.
Per chi è stata la sua prima locomotiva, potrà mai dimenticarla?
Credo di no.
Nino |
| Alberto Pedrini |
Posted - 11 November 2011 : 01:21:12
Grazie Nino,
hai fatto un po' di luce sulla "3000"
Anche la mia vecchia Fleischmann (lingottino di ottimo metallo) ringrazia. |
| Nino Carbone |
Posted - 10 November 2011 : 18:22:48
- BR 89.0 - Locomotiva da manovra DRG - D/DR - PKP -
- Foto da: ebay.de -
- Dati tecnici -
- Anno: 1934 -
- Rodiggio: C h2 -
- Cilindri: 2 -
- Diametro ruote motrici: 1100 mm. -
- Diametro cilindri: 420 mm.
- Corsa: 550 mm. -
- Potenza: 525 PSi (CV) -
- Lunghezza: 9.600 mm. -
- Velocità: 45 km/h -
- Peso per asse: 15,6 ton. -
- Massa di servizio: 46,6 ton. -
- Capacità acqua: 4,5 m3 -
- Capacità carbone: 2,6 ton. -
- Pressione di esercizio: 14 kp/cm2 -
- Numero esemplari: 10 -
- Numerazione: BR 89 001/010 -
- Costruttori: Henschel / Schwartzkopff -
- Cenni di storia -
Nel 1931 le DRG decisero di procedere allo sviluppo di una macchina da manovra da 15 tonnellate per asse
e nel 1934 dopo accurate valutazioni, scelsero il progetto di riferimento: la BR 80, però in versione semplificata.
La nuova locomotiva sarebbe stata classificata:
- BR 89.0 -
Il Gruppo 89 DRG (Rodiggio C), era già così composto:
- 89.0 (ex Prussiana T 8 - 1906) -
- 89.1 (ex Palatinato T 3 - 1889) -
- 89.2 (ex Sassonia V T - 1895) -
- 89.2 (ex Sassonia V T - 1914) -
- 89.3 (ex Württemberg T 3 - 1891) -
- 89.3.4 (ex Württemberg T 3 - 1898) -
- 89.4 (ex Württemberg T 3 L - 1894) -
- 89.6.7 (ex Bavarese D II R 3/3 - 1898) -
- 89.8 (ex Bavarese R3/3 - 1921) -
- 89.70.75 (ex Prussiana T 39 - 1878) -
- 89.78 (ex Prussiana T 7 - 1877) -
- 89.81 (ex Bavarese D V - 1877) -
- 89.83 ( ex Badese IX a - 1887) -
Le DRG possedevano già nel loro parco una classificazione BR 89.0, si differenziava dalla sigla:
- T 8 -
Aveva una potenza di 285 CV ed era composta da 78 esemplari, numerazione BR 89 001 / 078.
- Foto da: Taschenbuch Deutsche Damplokomotiven -
- Le semplificazioni -
- Il telaio fu sostituito da una intelaiatura di lamiera saldata -
- I serbatoi dell'acqua furono inseriti tra il primo e il secondo asse con lo scopo di "compattare" la struttura -
- Non vennero installati filtri per la pulizia dell'acqua e deschiumatori -
- Le tubazioni della sabbia furono ulteriormante ridotte -
- Il duomo di alimentazione fu sostituito con una valvola di alimentazione -
- Una valvola semplice, verticale a "fungo", sostituì la valvola di sicurezza Ackermann -
- La tecnica -
La Direzione Tecnica delle DRG, dovette anche decidere su quale tecnologia si doveva basare la nuova BR 89.0.
Vapore saturo o vapore surriscaldato.
La decisione presa fu quella di costruire 6 esemplari di entrambe le soluzioni tecniche e ne vennero commissionate
3 alla Schwartzkopff e 3 alla Henschel.
Nel 1934 la Schwartzkopff consegnò le locomotive BR 89 001 - 002 - 003 a vapore saturo.
Sempre nello stesso anno la Henschel consegnò le locomotive BR 89 004 - 005 - 006 a vapore surriscaldato.
Due locomotive, una per tipo (BR 89 001 e BR 89 004), furono inviate alla LVA Grunewald a Berlino (Uffico Locomotive Sperimentali), le altre 4 furono assegnate per servizio di manovra alla stazione terminale di Berlino (Anhalter Bahnhof).
- Link correlato: http://www.marklinfan.com/f/topic.asp?TOPIC_ID=3338 -
- LVA -
- Lokomotiv Versuchsamt Grunewald o LVA (Ufficio Locomotive Sperimentali) è stato un meccanismo istituito dal 1920 al 1945 a Berlino-Grunewald per condurre prove
su veicoli ferroviari -
Le prestazioni in "LVA" ed in "Anhalter Bahnhof" evidenziarono che le macchine a vapore surriscaldato erano più
potenti ed anche più efficienti.
Nel 1938 la Henschel costruì altre 4 locomotive a vapore surriscaldato: BR 89 007 - 008 - 009 - 010.
Le DRG nel 1939 commissionarono altre 120 di queste locomotive, ma l’inizio della Seconda Guerra Mondiale
pose fine a questo progetto.
Dopo la fine del conflitto 5 BR 89.0 rimasero in Polonia (001 - 004 - 006 - 007 - 010) con la PKP (Polskie Koleje Panstwowe)
e 5 furono assegnate alle D/DR (002 - 003 - 005 - 008 - 009).
Fino al 1962, la BR 89 005 ha stazionato a Lipsia mentre la BR 89 008 ha prestato servizio fino al 1968 a Dresda venendo
poi preservata come locomotiva museale.
(Museo dei Trasporti di Dresda)
- Modello Märklin -
- 3000.8 - Sul catalogo Märklin -
- Foto Märklin -

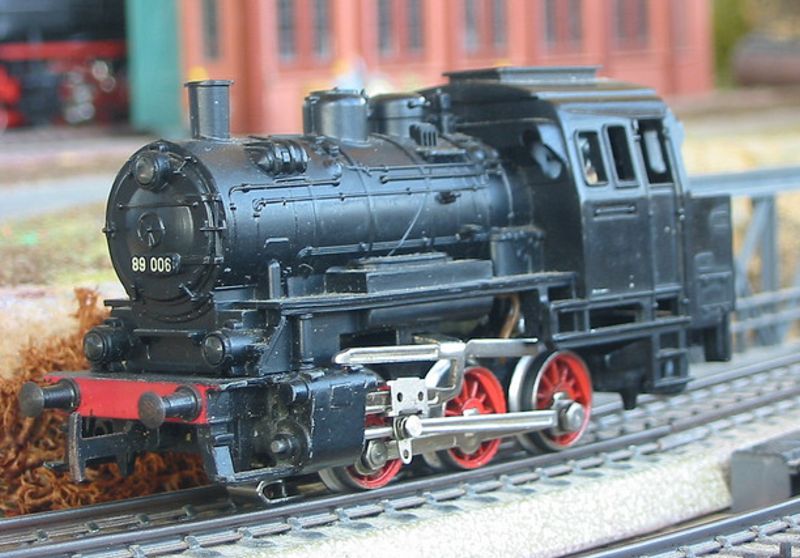

- BR 89 006 - Modello Märklin 3000.8 con caratteristiche della BR 89 005 -
- Foto da : flickr.com -
- L'originale -
- BR 89 005 - Lato sinistro -
(Sul praticabile, tra il secondo e il terzo asse è visibile il serbatoio dell'acqua senza adeguate coperture protettive)
- Foto Märklin -
- BR 89 005 - Lato destro -
- Foto da: Taschenbuch Deutsche Damplokomotiven -
- La museale -
- BR 89 008 -
- Foto Jens Hofmann / da: de.wikipedia.org -
- Foto Manfred Hellmann / da: bahnbilder.de -
- Nino -
|
