 Posted - 22 May 2025 : 21:11:41
|
Beh, a distanza di ben 2903 giorni dall'ultimo messaggio, devo fare un aggiornamento!
Nei mesi scorsi ho ripreso il lavoro al plastico e posso dire che ora l'avanzamento sia al 95%.
Facendo un rapido riassunto, i lavori si erano fermati a causa della difficoltà di fare funzionare in maniera affidabile le quattro piattaforme girevoli, in quanto costruite in compensato con tolleranze non compatibili con le esigenze della scala Z.
Inoltre mi erano stati richiesti alcuni lavori, per cui la pausa iniziale si è poi protratta anche oltre il necessario.
Ma non tutto il male viene per nuocere: infatti, nel frattempo, mi sono perfezionato nella progettazione e stampa 3d, per cui ho potuto rivedere tutti i meccanismi ed ottenere la precisione necessaria.

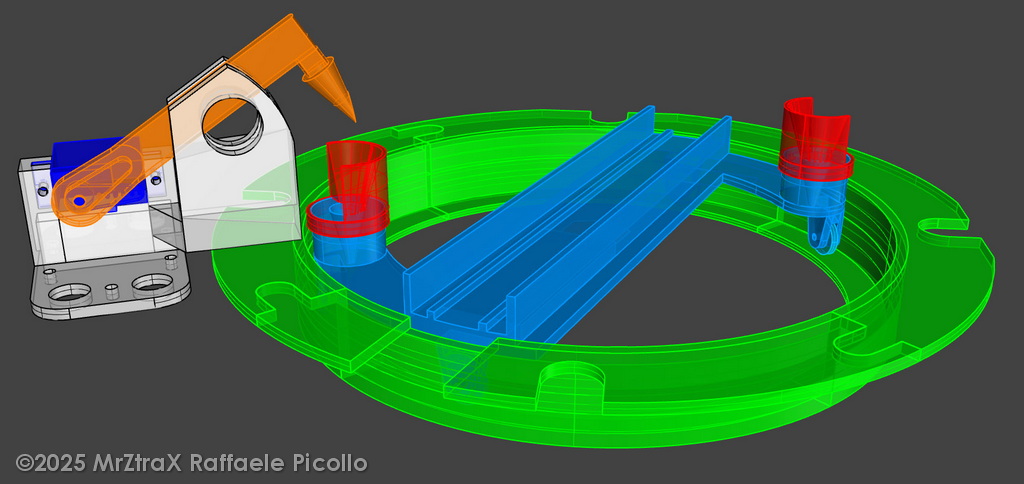

In particolare, ora le piattaforme sono realizzate secondo il seguente schema:
Le parti in verde, montate ad incasso sulla tavola, si incastrano a formare la guida per la piattaforma (in azzurro), dotata di 4 ruote e solidale con motore passo-passo+riduttore che sta al centro (non raffigurato).
La piattaforma può essere a uno o due binari, perfettamente tenuti in posizione, e supporta anche i sensori IR di rilevazione dei treni.
Il motore passo-passo provvede a fare ruotare di mezzo giro, prima in senso orario, poi in senso antiorario e così via, per evitare che i cavi di collegamento con la piattaforma si attorciglino troppo ma, purché è dotato di scarsa precisione, tale da non permettere un preciso allineamento coi binari di linea, ho ideato un incastro conico, tale da consentire ad un servocomando di realizzare un incastro di precisione con la piattaforma.
Una volta terminati i meccanismi, rivista buona parte dell'elettronica e perfezionato il complesso programma di gestione, mi sono quindi dedicato al paesaggio, essendo la parte di destra, quella occupata dalla stazione, già praticamente finita anni fa.
Ed ecco alcune foto de "La Gola del Gufo" praticamente finita. Restano da curare un po' alcuni dettagli e animare la scena con i necessari figurini.
Qui il plastico è stato appoggiato sul tavolo, installando delle chiusure perimetrali in compensato per nascondere i meccanismi interni. Come da progetto iniziale, però, è anche possibile infilarlo nel suo baule, per un effetto di sola veduta dall'alto.

   |
Raf |
 |
|
|
Alberto Pedrini
Italy
11614 Posts |
Posted - 24 May 2025 : 09:19:39
|
Mi sono riletto tutta la discussione e constatato che la mia memoria è ormai andata a farsi benedire, va beh che in otto anni la mia testolina e le mani hanno letto, ragionato e realizzato alcune cose che hanno dovuto fare spazio nell'archivio dei neuroni, ma non avevo associato la recente presentazione del plastico con quanto scritto qui, una realizzazione inimitabile che dà comunque un sacco di spunti utilizzabili per altri progetti.
Grazie Raf, i tuoi contributi sono oro  |
Alberto |
|
|
|
