Piero Chionna

Italy
6867 Posts

Posted - 19 April 2018 :  14:45:35  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
quote:
Originally posted by Riccardo Bastianelli

Ottimo idea i binari affogati
Non ho capito perché dovrebbe aumentare la distanza dei punti di contatto ... alzi i binari?

Riccardo




Se il tronchino fosse allo stesso livello degli altri binari sarebbe troppo basso rispetto al livello del marciapiede e non ci sarebbe modo di annegare il binario se non con un eccessivo avvallamento.
Per questo motivo ho alzato tutto il binario di circa 2 mm.
In questo modo il piano del ferro del tronchino si trova praticamente a filo del marciapiede, non così i punti di contatto.
Con il sistema descritto ho quindi trasformato i punti di contatto in un conduttore continuo che si trova allo stesso livello del piano del ferro.
Nel suo "Saluti da Ferbach" Le Plat consiglia di realizzare anche delle controrotaie per tutta la lunghezza del tratto asfaltato.

Piero
Go to Top of Page

Luca Peloso

Italy
1581 Posts

Posted - 19 April 2018 :  20:56:46  Show Profile  Reply with Quote
in uno dei miei vari progetti avevo previsto di avere un tratto di binari annegati nel cemento.
Al tempo avevo pensato di utilizzare un sistema tipo car system della faller, quindi base legno con con piccole scanalature dove mettere il filo conduttore per i binari l'idea era di utilizzare un binario flessibile in CC togliendo tutte le traversine e fissandole nelle scanaluture più profonde.
Questa soluzione per permettere anche leggere curvature.
Tutta teoria mai messa in pratica.
un altra idea era di utilizzare una piastra mettallica conduttiva tipo binario della piattaforma girevole
tante idee poco tempo

Luca
(avana)
Go to Top of Page

Piero Chionna

Italy
6867 Posts

Posted - 20 April 2018 :  07:10:43  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
Effettivamente la piastra metallica tipo piattaforma sarebbe l'ideale.

Piero
Go to Top of Page

massimo carvelli

Italy
358 Posts

Posted - 20 April 2018 :  10:34:36  Show Profile  Reply with Quote
quote:
Originally posted by Piero Chionna

Effettivamente la piastra metallica tipo piattaforma sarebbe l'ideale.


Questa soluzione mi ha sempre molto interessato, ma mi sono sempre chiesto "se" e "dove" si sarebbe potuta trovare/comprare la Piastra Metallica tipo Piattaforma. Voi ne avete qualche idea?

Siamo schiavi delle leggi, per poter essere liberi (Cicerone)
Go to Top of Page

Stefano Spina

Italy
640 Posts

Posted - 20 April 2018 :  12:36:07  Show Profile  Reply with Quote
Mah.. io ieri ho suggerito a Piero di comprare una piattaforma , ricavarne le piastre metalliche e gettare il resto, semplice no?

Stefano
Go to Top of Page

Carlo Rastelli

Italy
1661 Posts

Posted - 20 April 2018 :  14:09:47  Show Profile  Reply with Quote
....annegare un listello ricavato da un pezzo di basetta in rame su base di vetronite per l'elettronica.....?!?!

Ciao!
Carlo
Go to Top of Page

Piero Chionna

Italy
6867 Posts

Posted - 20 April 2018 :  15:07:52  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
Il problema è sempre il colore e il tipo di finitura delle superfici.
Se posso preferisco utilizzare materiali naturali.

Piero
Go to Top of Page

Piero Chionna

Italy
6867 Posts

Posted - 01 May 2018 :  15:54:58  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote

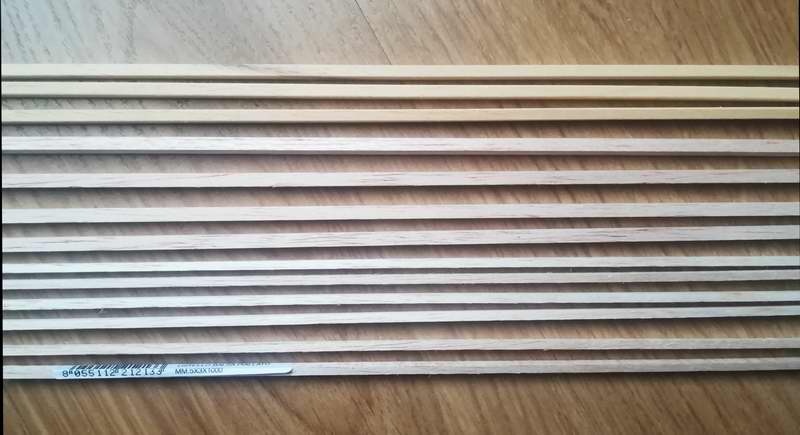

I listelli di legno di tiglio e balsa che utilizzerò per la realizzazione dei marciapiedi.

Misure:
2 x 5 x 1000 mm.
5 x 5 x 1000 mm.

Prodotti reperiti presso Leroy Merlin di Mesagne:
https://www.leroymerlin.it/ricerca?q=listelli%20balsa


Piero
Go to Top of Page

Carlo Rastelli

Italy
1661 Posts

Posted - 01 May 2018 :  18:17:44  Show Profile  Reply with Quote
quote:
Originally posted by Piero Chionna



Esperimento di realizzazione del tronchino adiacente al magazzino merci.
Le rotaie del tronchino saranno annegate nel marciapiede asfaltato con il piano del ferro che dovrà risultare allo stesso livello dell'asfalto del marciapiede.
Il tronchino è stato sopraelevato di 2 mm rispetto al livello degli altri binari di stazione.
E' necessario modificare anche l'altezza del conduttore centrale a punti di contatto.
Sto sperimentato questa soluzione che prevede l'utilizzo di una sezione di conduttore centrale del binario M.
----------






....Piero, in rete ho trovato un esempio di come mascherare il conduttore centrale come avevi posizionato in luogo dei soliti dentini...simulare la copertura del binario con dei pannelli in cemento:


Ciao!
Carlo
Go to Top of Page

Piero Chionna

Italy
6867 Posts

Posted - 01 May 2018 :  18:24:34  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
Si, più o meno è quello che vorrei fare.

Piero
Go to Top of Page
