Nino Carbone

6926 Posts

Posted - 18 November 2017 :  16:10:33  Show Profile  Reply with Quote

- Stazione Canfranc -
(Pirenei / Aragona / Spagna)



- Foto da: linkedin.com -



Clic foto



- Foto da: linkedin.com -



- Premessa -

Canfranc era, con quella di Lipsia, la più grande stazione d’Europa, un elegante gioiello “Art Nouveau” immerso nei Pirenei.

Il 18 agosto 1904 Francia e Spagna siglarono un accordo per la costruzione di una linea ferroviaria internazionale a binario
unico che collegasse le due nazioni, da Pau in Francia a Canfranc e Saragozza in Spagna con una galleria attraverso i Pirenei.

Approvata da una legge francese il 10 gennaio 1907 e promulgata con un decreto il 6 febbraio 1907, fu concessa la costruzione
alla Compagnia Chemins de Fer di Midi, dopo un accordo con il ministro dei Lavori Pubblici firmato il 20 giugno 1907
e dichiarata di pubblica utilità con una legge del 2 agosto 1907.

La convenzione franco-spagnola venne poi modificata da un protocollo firmato il 15 aprile 1908, il quale prevedeva che il tunnel
di Somport sarebbe stato dotato di un binario con scartamento 1.435 mm, e che il governo spagnolo avrebbe finanziato
la costruzione di un’adeguata stazione di interscambio sul loro confine.

Il tunnel Somport, lungo 7.875 mt sotto la catena dei Pirenei, venne costruito tra il 1908 e il 1914.
(7.875 mt di cui 3.805 mt sul versante spagnolo)

La linea ferroviaria da Pau a Canfranc era lunga 93 km.

Il progettista spagnolo Fernando Ramirez de Dampierre iniziò la costruzione della stazione ferroviaria internazionale
di Canfranc nel 1923.

Nonostante la costruzione del tunnel fosse terminata nel 1914, la ferrovia venne inaugurata nel 1928, in quanto la Francia
partecipò alla Prima Guerra Mondiale e interruppe le proprie opere.




- Cenni di storia -

La costruzione della stazione di Canfranc iniziò nel 1923 e si concluse nel 1928: un edificio di forma allungata e simmetrica,
suddivisa in cinque sezioni, con quella centrale più alta rispetto a quelle laterali.

Una struttura di pietra e cemento lunga 241 metri, dotata di 365 finestre e 156 porte, stretta tra le montagne e circondata
da una foresta di 7 milioni di alberi piantati al momento della sua costruzione per contenere frane e slavine.

Esteriormente seguiva i modelli dell’architettura civile francese del XIX secolo, con richiami al classicismo; con una notevole
combinazione di materiali (cemento, pietra, ferro e vetro) che dava origine ad un interessante gioco di colori, accentuato
anche dalla presenza di tetti di ardesia.

L’interno era ed è ancora oggi luminoso, equilibrato ed elegante, con una distribuzione funzionale degli spazi a partire dalla
sala centrale coperta con una cupola.

I diversi ambienti (biglietteria, uffici doganali, infermeria, bar, albergo, bagni, alloggi per dipendenti ed altri servizi), erano
chiaramente differenziati sia nella sua struttura che nella decorazione.

Per anni, i viaggiatori in partenza e in arrivo, rimanevano stupiti dalla meraviglia di questa struttura e dalla sua architettura,
e coloro che potevano permetterselo alloggiavano nel lussuoso albergo.

E così, nacque nella comunità autonoma dell’Aragona situata nella Valle dell’Aragón la monumentale stazione di Canfranc.




- La stazione -

Lo scartamento ferroviario tra le due nazioni era diverso, Spagna e Francia avevano però bisogno di una stazione di confine
abbastanza grande ed attrezzata per soddisfare le esigenze dei viaggiatori che dovevano cambiare treno con i bagagli.
(Scartamento Francia 1.435 mm / Scartamento Spagna antico 1.674 mm / Attuale 1.668 mm)

Venne deciso di costruire la stazione a Canfranc, sul versante spagnolo, proprio allo sbocco della galleria di valico di Somport.

Fu una realizzazione di prestigio opera del progettista spagnolo Fernando Ramirez de Dampierre dal momento che si trattava
del “biglietto da visita” del Regno di Spagna per chi proveniva dalla Francia.

Il corso del fiume Aragón venne canalizzato su un lato della valle, furono smossi 18 ettari di terreno per il piazzale della stazione.

Per la sua costruzione fu necessario realizzare una grande opera di ingegneria forestale; data la geografia aspra del luogo
con la caduta della neve le frane erano costanti, anche a seguito della deforestazione intensa cui era stata sottoposta
la zona nei secoli precedenti.

Per correggere questo problema fu realizzato quello che è considerato uno dei migliori esempi di ripristino idro-forestale;
così venne contenuto il terreno e ripristinata la massa arborea, questo consentì la costruzione della stazione e della linea
ferroviaria che mise in comunicazione entrambi i lati dei Pirenei.

Essendo una stazione di confine con scartamento differente, il fabbricato viaggiatori aveva i binari da entrambi i lati, da una
parte quelli delle ferrovie francesi con catenaria della Compagnie du Midi alimentata a corrente continua 1.500 V,
dall’altra parte quelli delle ferrovie spagnole con trazione a vapore.

(Pur essendo in territorio spagnolo, un binario a tutt’oggi è considerato francese)

La stazione di Canfranc fu ufficialmente inaugurata da Re Alfonso XIII di Spagna e dal Presidente della Repubblica Francese
Gaston Doumergue il 27 luglio 1928 con una grande manifestazione.

All’epoca dell’inaugurazione era soprannominata, a giusta ragione, “Il Titanic delle montagne”.

Canfranc era destinata a diventare la stazione internazionale che portava il nord-est della Spagna verso l’Europa.

- L’inaugurazione del 1928 -




- Foto da: linkedin.com -



Le Società ferroviarie che hanno gestito la linea:

- Compagnia delle Ferrovie del Nord e poi RENFE dal 1941 (Spagna) -
- Compagnie des Chemins de Fer du Midi e poi SNCF dal 1938 (Francia) -


- Doppia trazione a vapore con un treno passeggeri in salita verso Canfranc a Riglos sul versante spagnolo -




- Foto da: Canfranc el mito / Pireneum editorial / da: crefco.org -



La linea internazionale proveniente dalla Francia era già elettrificata quando la linea venne inaugurata nel 1928,
la trazione elettrica venne considerata più adatta per superare le forti pendenze tra Bedous e Canfranc.

- Treno di lavoro francese trainato da una locomotiva BB Serie 4000 Chemin de Fer du Midi in uscita dal Tunnel Somport
si appresta ad entrare nella stazione di Canfranc prima della sua inaugurazione -

(Le locomotive BB serie 4000, progettate per il servizio merci, trainarono ogni tipo di convoglio che raggiunse Canfranc)



- Foto da: Canfranc el mito / Pireneum editorial / da: crefco.org -

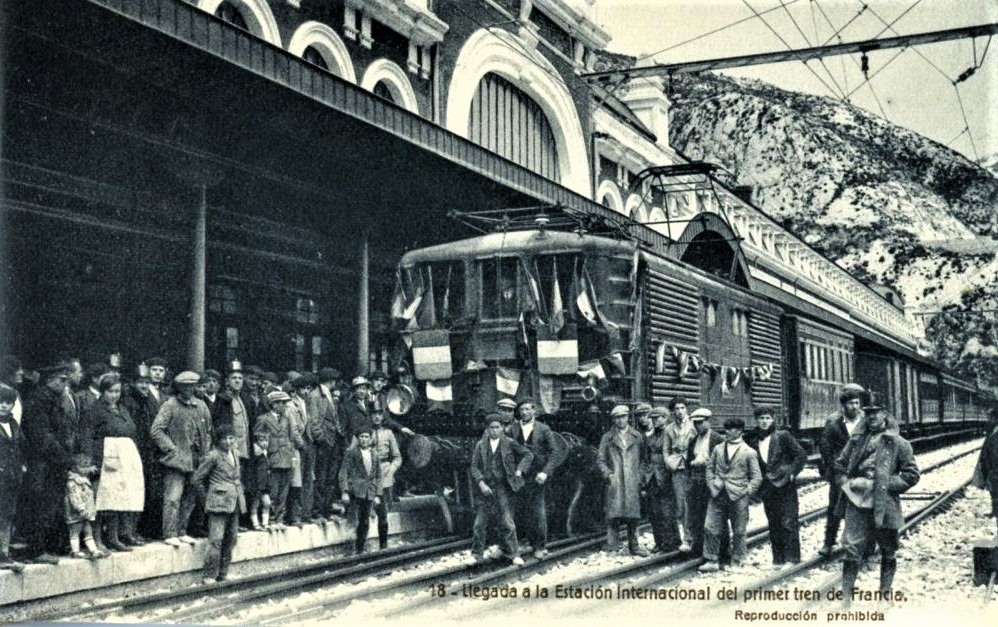

- Il treno inaugurale francese con la BB 4023 il 28 luglio 1928 -

Clic foto



- Foto da: viajesferroviarios.blogspot.it -



- Il servizio -

Il traffico sulla linea fu piuttosto scarso in confronto al traffico delle altre due stazioni di confine tra Spagna e Francia
Hendaye (con Irún) e Port-Bou (con Cèrbere); queste avevano il vantaggio di trovarsi al livello del mare,
mentre per arrivare a Canfranc i treni dovevano salire fino a quota 1.194 metri.

La stazione ebbe una vita molto travagliata per la sua posizione di frontiera.

Nel 1936 fu chiusa: le truppe franchiste durante la Guerra civile spagnola la occuparono già il 20 luglio 1936, interrompendo
il traffico e murando il tunnel nel novembre dello stesso anno.

I fiancheggiatori della Repubblica, provenienti dalla Francia, avrebbero dovuto fare un altro percorso per entrare in Spagna.

Nel 1940 dopo l’occupazione nazista della Francia, venne riattivata, in quanto rimase l’unico valico aperto tra i due Paesi.

A ragione della convenzione internazionale franco-spagnola sotto la quale fu costruita, il tunnel di Somport e il controllo
della parte francese della stazione internazionale continuò anche durante la Seconda Guerra Mondiale e a motivo
di questa convenzione, una guarnigione tedesca si insediò nella parte francese della stazione di Canfranc.

Le autorità spagnole giunsero ad un accordo operativo con le autorità tedesche per far continuare il servizio dei treni,
passeggeri e merci, treni merci che trasportarono anche materiale per costruzione bellica e ricchezze di varia natura.

Nel 1944 il tunnel venne richiuso; la Francia era stata liberata e la Spagna voleva evitare transiti attraverso questo confine.

Dopo la fine del conflitto rimase chiusa fino al 1948 a causa del blocco concordato dagli alleati contro la Spagna franchista,
che aveva collaborato con l’Asse durante la Seconda Guerra Mondiale, quando fu riaperta l’esercizio riprese stentatamente.

La ferrovia “Transpirenaica” o “El Canfranero” conobbe a quel punto un costante declino.

La stazione tornò in vita negli anni ‘50 e ‘60 e fu utilizzata nel 1965 per riprese del film “Il dottor Zivago”.

Il servizio con la Francia rimase operativo fino al 27 marzo 1970, quando un treno merci deragliando distrusse un ponte nella
vicina Estanguet, da allora il servizio internazionale è rimasto interrotto e mai più ripristinato.

La linea ferroviaria non è più stata ricostruita, è stata invece realizzata una superstrada con tunnel stradale, mentre il vecchio
tunnel per la ferrovia è stato adattato, servendo come galleria di soccorso per quella stradale con cunicoli di comunicazione,
e per i laboratori scientifici sotterranei.


- Link correlato Tunnel autostradale Somport: https://it.wikipedia.org/wiki/Tunnel_Somport -

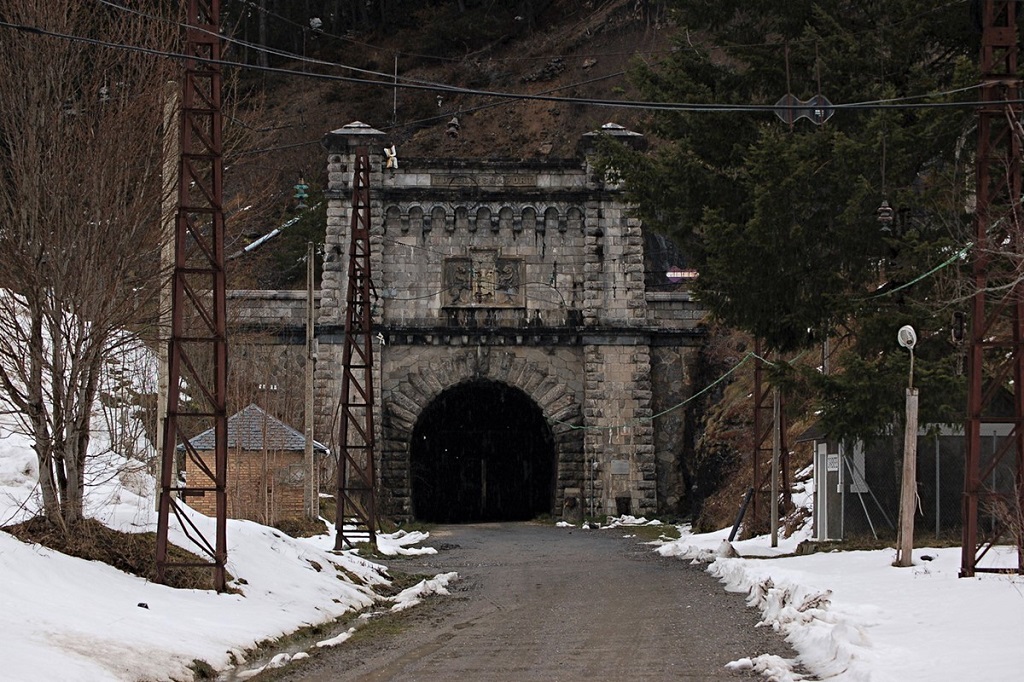

- Il tunnel da Canfranc verso la Francia, sono ancora visibili i pali della linea aerea tipici della Chemin de Fer du Midi -

Clic foto



- Foto da: delta-november.it.jpg -



- L'interno -

Abbandonata e apparentemente dimenticata, nel tempo è diventata preda di vandali, visitata solo occasionalmente dai turisti
alla ricerca di architettura industriale in disuso e le pareti un tempo magnifiche, sono imbrattate da graffiti, i soffitti sono
scrostati o crollati in preda all’umidità, la biglietteria e gli altri uffici sono coperti di polvere e detriti.

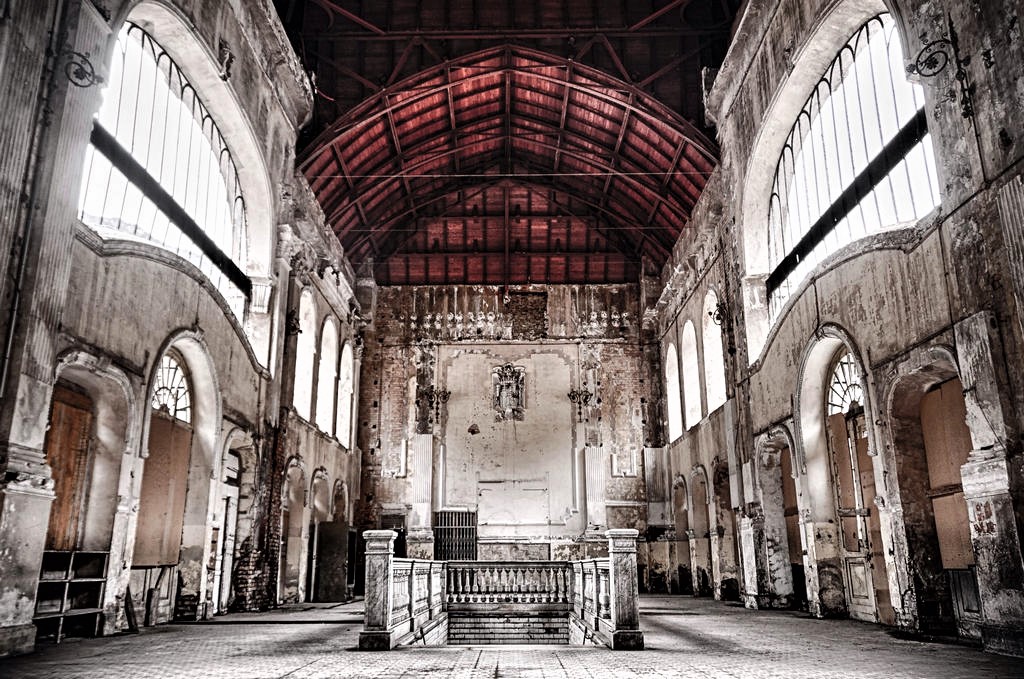

- Atrio centrale della stazione -

Clic foto



- Foto da: bassavelocita.it -

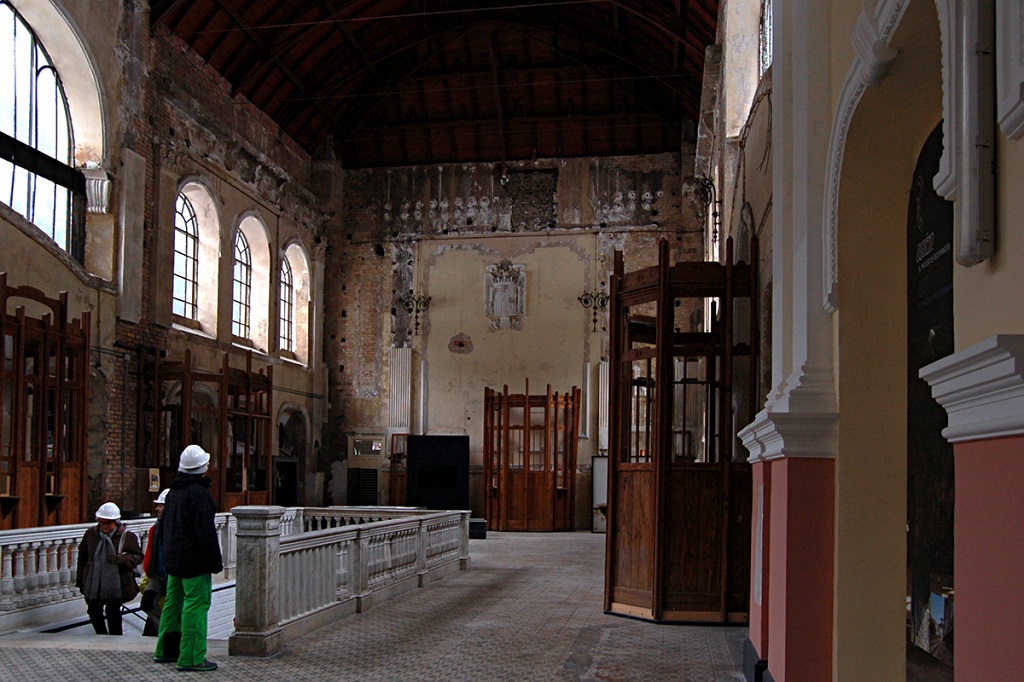

- L’atrio centrale messo in sicurezza è l'unico locale aperto al pubblico con guida ed elmetto -

Clic foto



- Foto da: delta-november.it.jpg -

- Stemma del Regno di Spagna nell’atrio centrale -



- Foto da: delta-november.it.jpg -

- Intonaco decorato e illuminazione ancora al suo posto -



- Foto da: dailymail.co.uk -

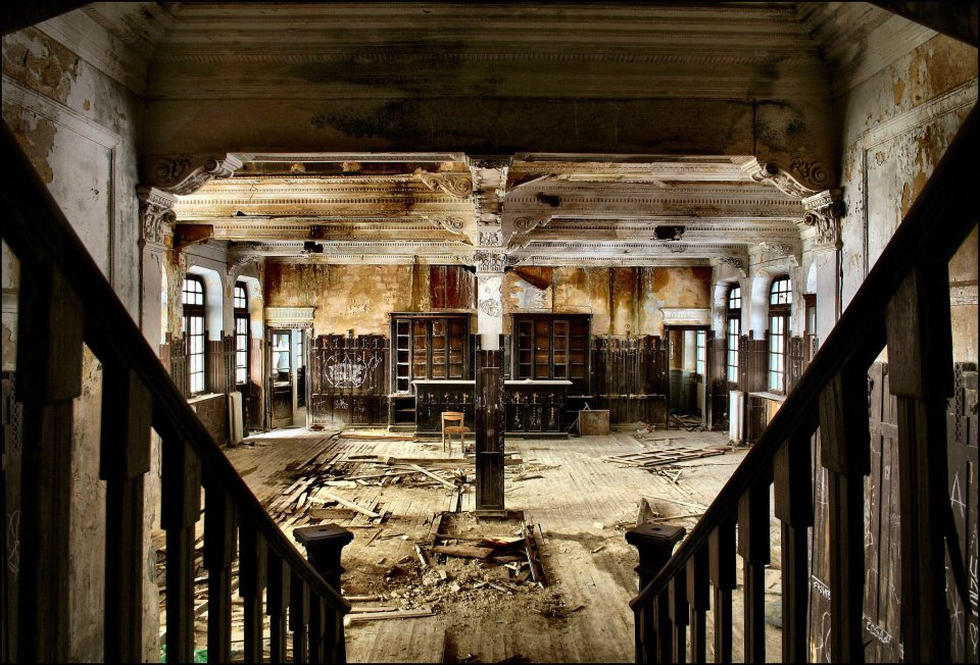

- Quello che è stato l’elegante atrio dell’albergo -


Clic foto



- Foto da: linkedin.com -



- Foto da: dailymail.co.uk -



- L'esterno -

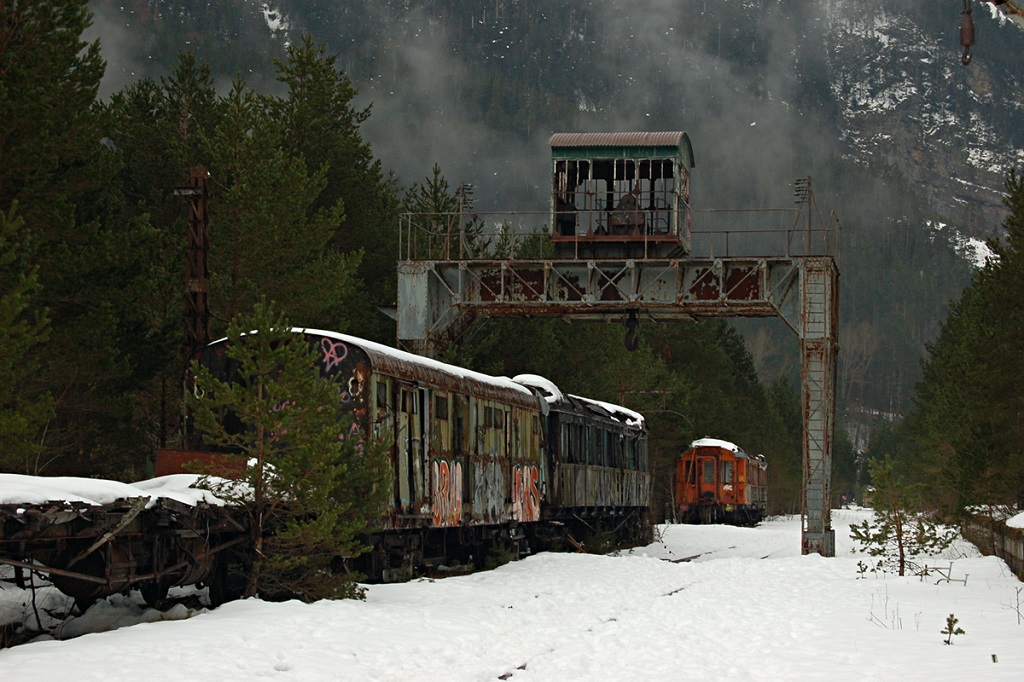

Le gru sono ormai immobili da anni, carcasse di vagoni e carri giacciono in stato di abbandono distrutte dal tempo.

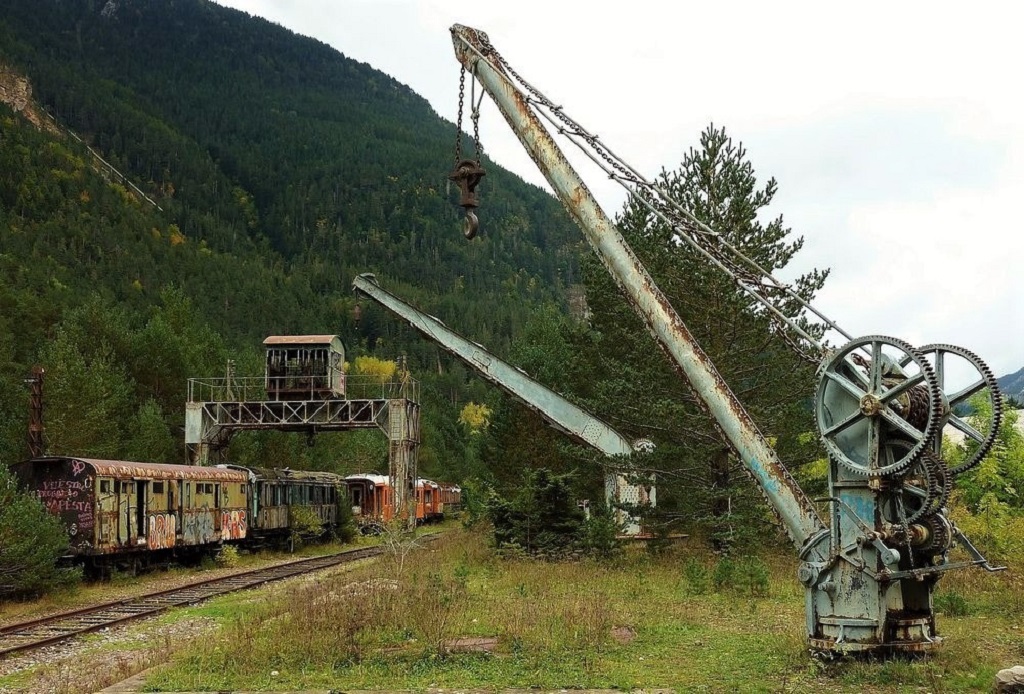

- Gru a ponte che veniva utilizzata per il trasbordo delle merci tra treni con scartamento differente -


Clic foto



- Foto da: delta-november.it -

- Gru per banchine -

Clic foto



- Foto da: it.dreamstime -

Clic foto



- Foto da: venets.wordpress.it -



Foto da: paesifantasma.it -

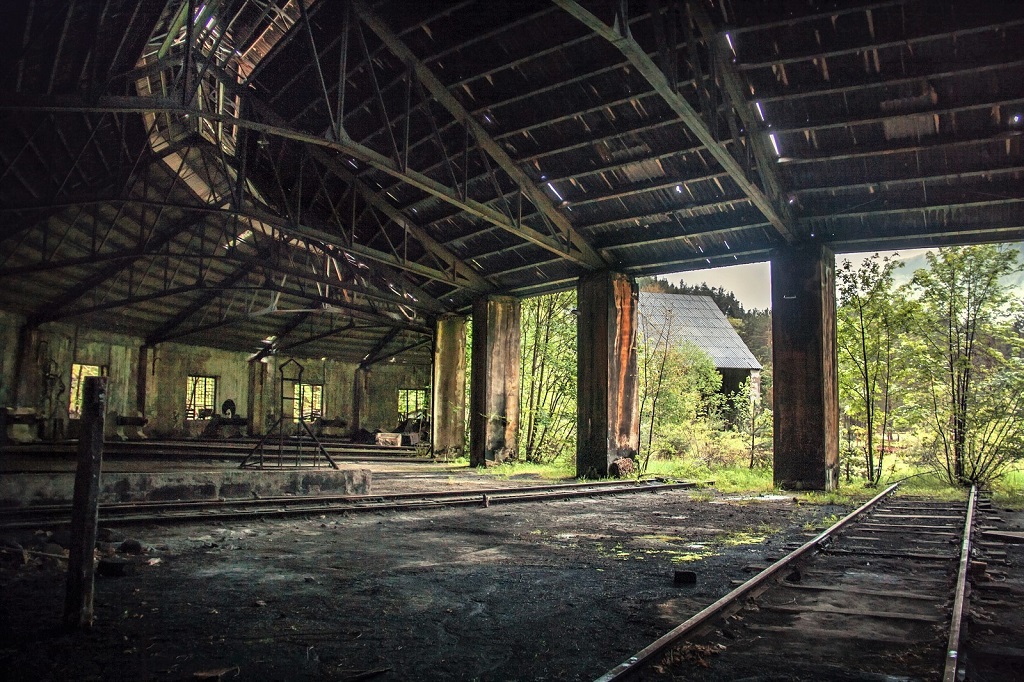

- Il deposito locomotive RENFE -

Clic foto



Foto da: Juanedc-Flickr -



- Ai giorni nostri -

Attualmente è interessata solo dal traffico locale.

Oggi i treni da Saragozza arrivano presso la stazione di Canfranc, i viaggiatori utilizzano un servizio di autobus che li porta
a Pau, sul versante francese, da dove partono i TGV per Parigi.

Della monumentale stazione, che negli ultimi periodi è stata in parte oggetto di messa in sicurezza, rimane un sontuoso guscio
vuoto, con centinaia di finestre che come occhi fissano i Pirenei e quella che fu la sua ferrovia, conservando però intatto tutto
il suo fascino e chi la visita respira ancora l’atmosfera di una stazione d’altri tempi, testimone di un’epoca.

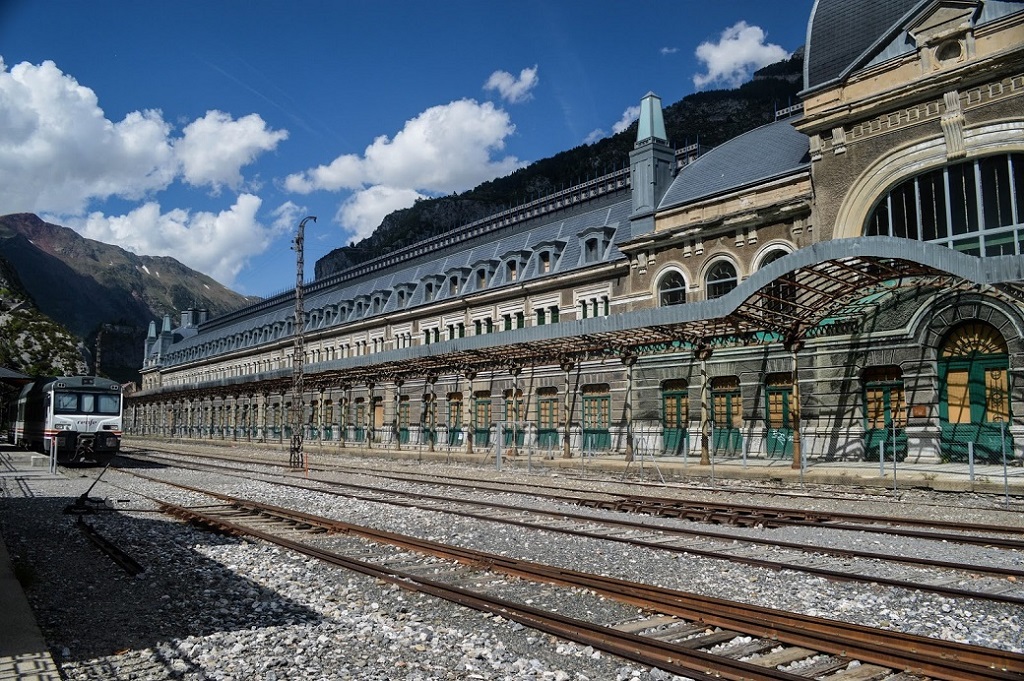

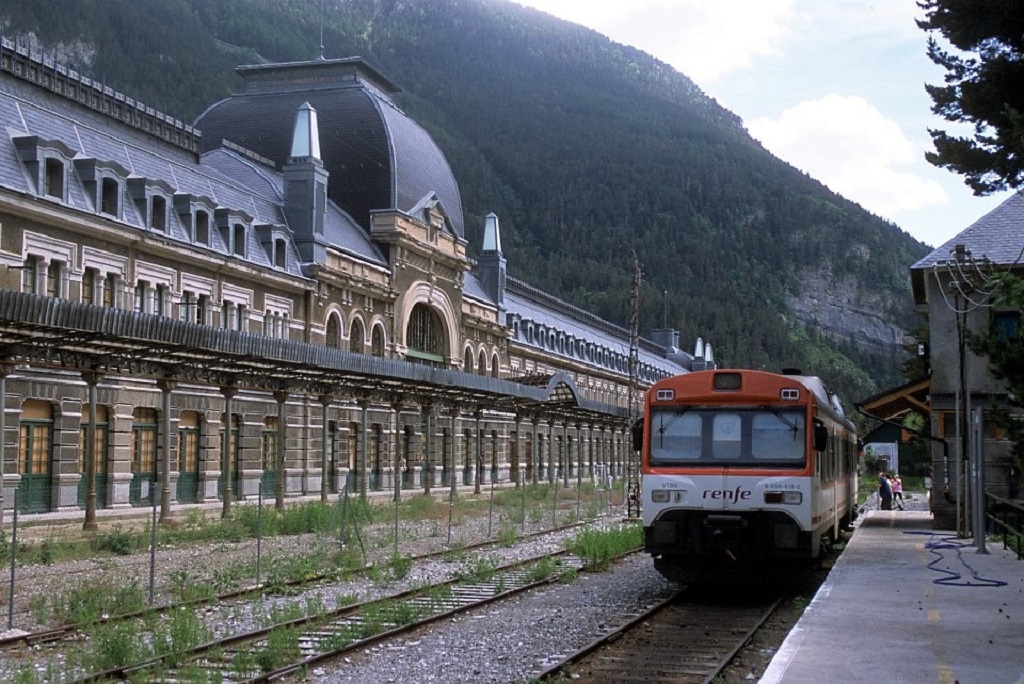

- La piccola stazione odierna dove fanno capolinea i treni in servizio locale Canfranc-Saragozza -


Clic foto



- Foto da: linkedin.com -

Clic foto



- Foto da: desertedplaces.blogspot.com -

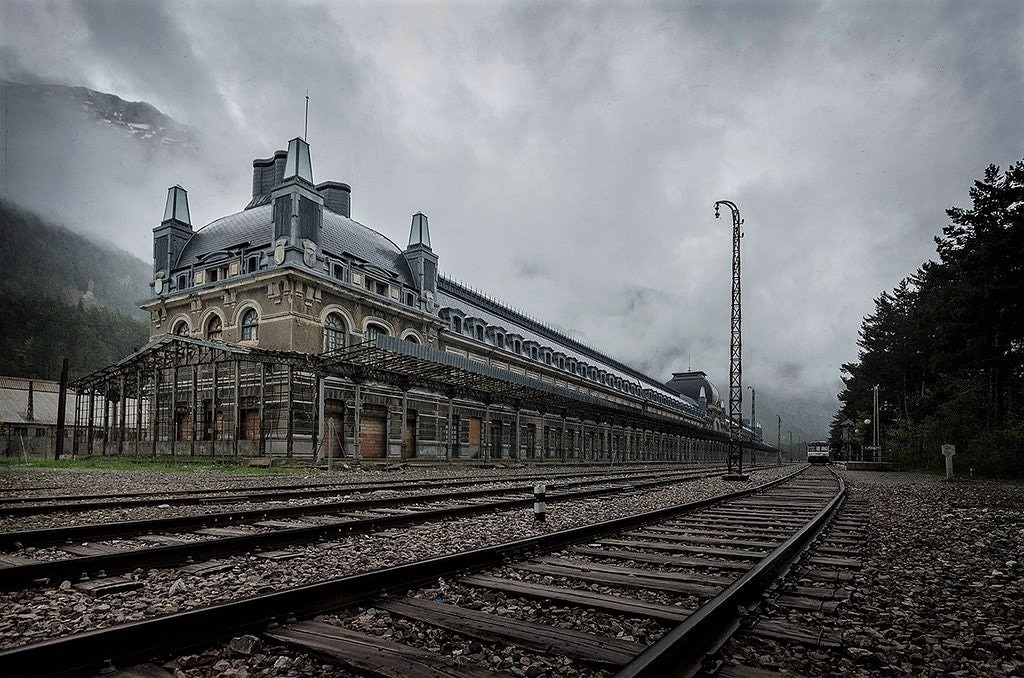

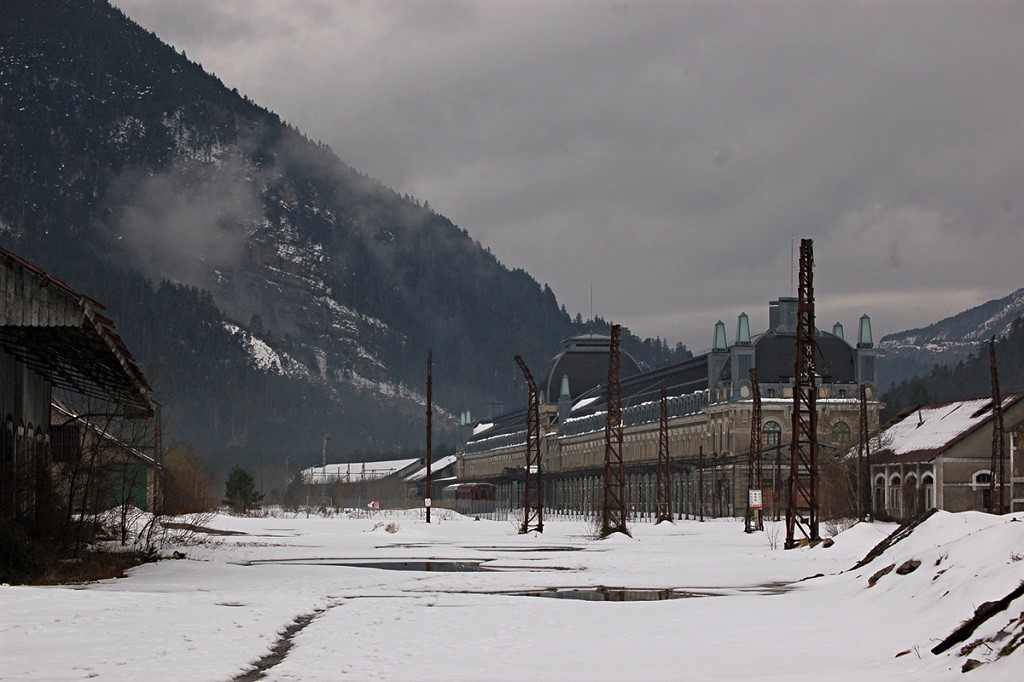

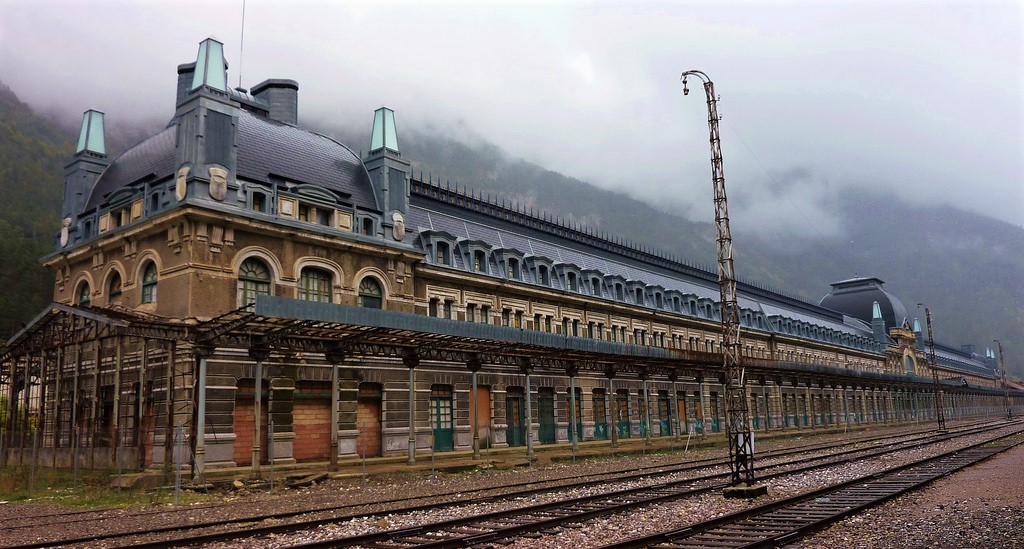

- La stazione dalla parte opposta, lato francese, ancora presenti i pali della linea aerea tipici della Chemins de Fer du Midi -

Clic foto



- Foto da: delta-november.it.jpg -

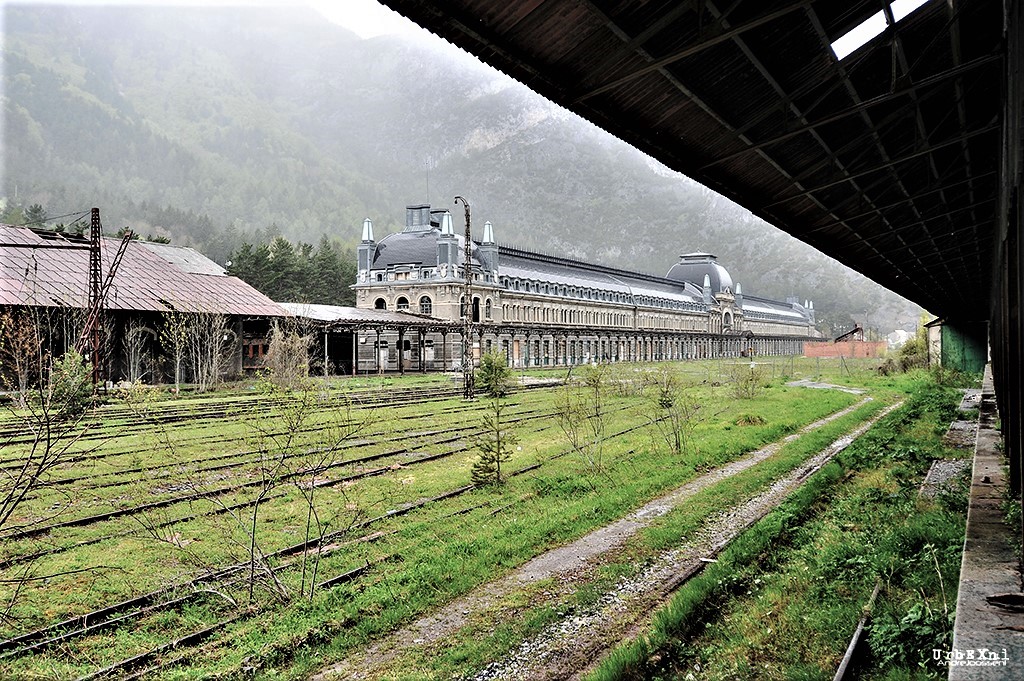

- La stazione dal lato francese vista dallo scalo merci -

Clic foto



- Foto da: urbex.nl -

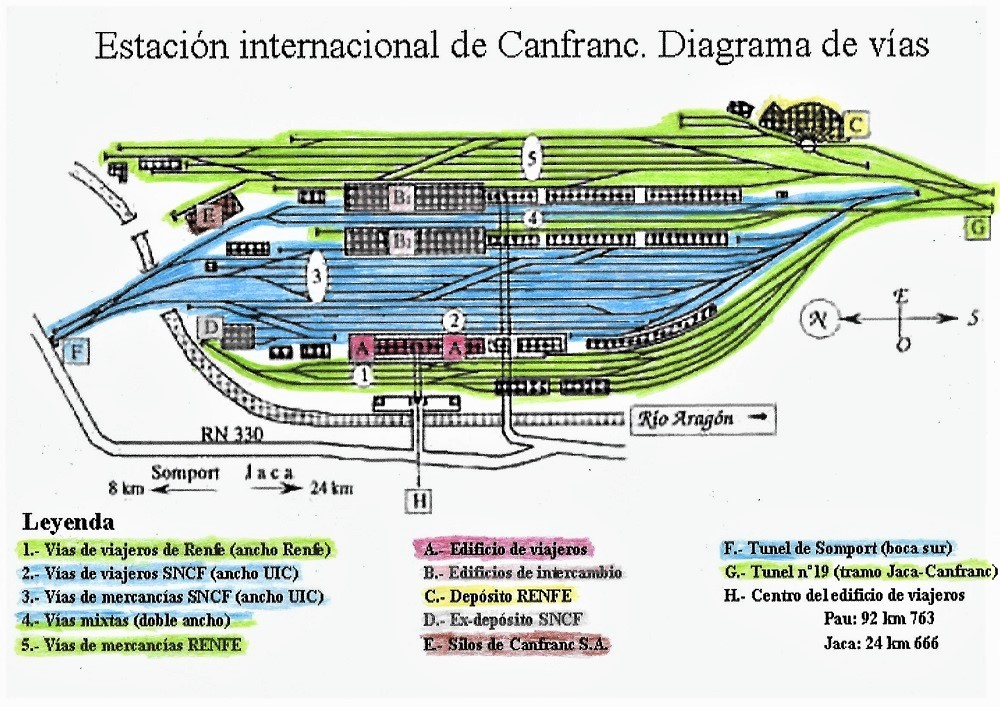

- Piano binari originario -
(Azzurro Francia / Verde Spagna)

Clic foto



- Piantina originale in bianco e nero da: trendigital.galeon.com / Link da: ferrovie.it / Colore Nino Carbone -

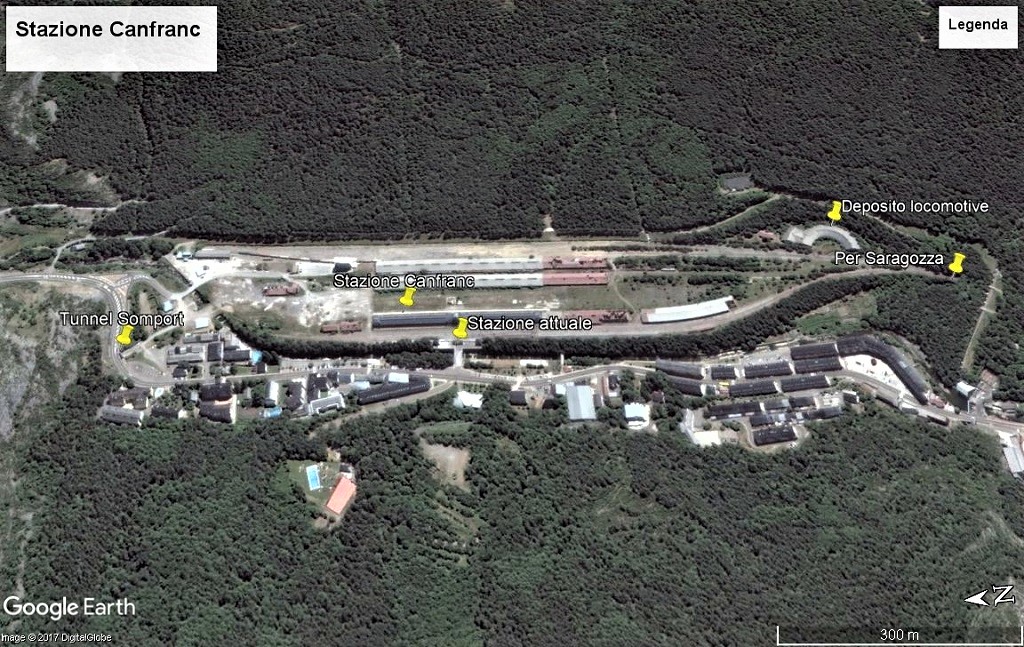

- Dal satellite -

Clic foto





- La scienza a Canfranc -

Questa località nasconde un segreto straordinario; in alcuni tratti della galleria che attraversa il confine tra Spagna e Francia,
scienziati hanno creato laboratori per far viaggiare le astroparticelle e qui cercano di svelare i segreti della materia oscura.


- Link correlato -
- http://www.scienzenotizie.it/2016/02/05/spagna-studiare-la-materia-oscura-in-un-laboratorio-sotterraneo-3612309 -


Infatti nel 1985, un gruppo di fisici spagnoli ha realizzato qui il luogo dei loro esperimenti e Canfranc è diventato il posto ideale
per far viaggiare nelle gallerie le astroparticelle.

C’è sempre qualcosa che scorre in questo luogo anche se non sono treni.

Nel corso degli anni più volte era stato proposto di riportare Canfranc al sua antico splendore, riaprendo la stazione e rendendo
ancora viva questa località ricca di storia e di bellezza, alcuni progetti in merito sono stati presentati.

- Il diagramma dei laboratori sotterranei dove gli scienziati cercano la materia oscura -




- Foto da: tuttacronaca.wordpress.com -



- Foto da: tuttacronaca.wordpress.com -



- Fonti -
- bassavelocita.it -
- tuttacronaca.wordpress.com -
- dailymail.co.uk -
- linkedin.com -
- delta-november.it -
- es.wikipedia.org -
- en.wikipedia.org -
- it.wikipedia.org -
- crefco.org -
- forum.duegieditrice.it -
- comeviaggiareinformati.it -

- Nino -

Ely Peyrot

Italy
1453 Posts

Posted - 19 November 2017 :  17:55:17  Show Profile  Visit Ely Peyrot's Homepage  Reply with Quote
Interessantissimo. Grazie Nino!
Go to Top of Page

Stefano Spina

Italy
901 Posts

Posted - 19 November 2017 :  18:25:43  Show Profile  Reply with Quote
Bellissima ricerca Nino, immagino lo stupore dei viaggiatori che arrivano alla piccola stazione adiacente e si trovano al cospetto di un simile edificio che, esternamente, ha ancora tutto il suo fascino.

Stefano
Go to Top of Page

Marino Di fazio

Italy
1393 Posts

Posted - 20 November 2017 :  11:35:57  Show Profile  Reply with Quote
incredibile questa stazione, grazie Nino.

Marino
Go to Top of Page

Nino Carbone

6926 Posts

Posted - 20 November 2017 :  16:02:38  Show Profile  Reply with Quote

Grazie a tutti per l’apprezzamento.

Indubbiamente l’impatto visivo all’epoca doveva essere di un certo effetto e credo lo sia ancora adesso a luci spente.

Probabilmente questo effetto, oltre allo stile e alle dimensioni della stazione, era anche dovuto alla sua ubicazione,
circondata da montagne che conferivano all’insieme un indubbio fascino...e d'inverno c'era pure la neve.

Una costruzione di notevole lunghezza: il Titanic era lungo 269 mt e la stazione di Canfranc è lunga 241 mt.


Clic foto



- Foto da: viajesferroviarios.blogspot.it -


Nino
Go to Top of Page

Nino Carbone

6926 Posts

Posted - 25 November 2017 :  13:10:29  Show Profile  Reply with Quote

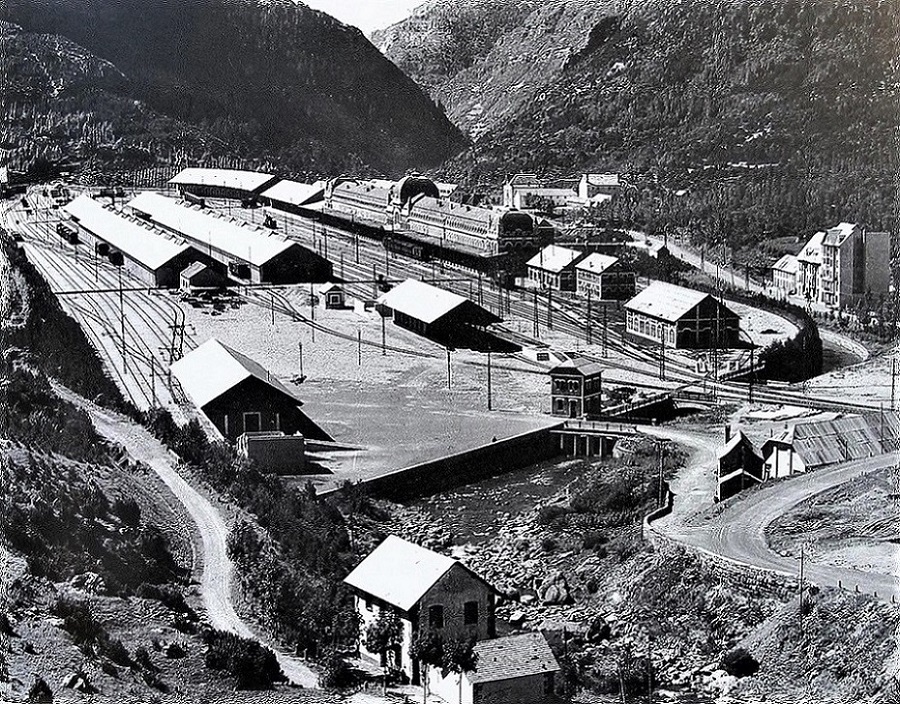

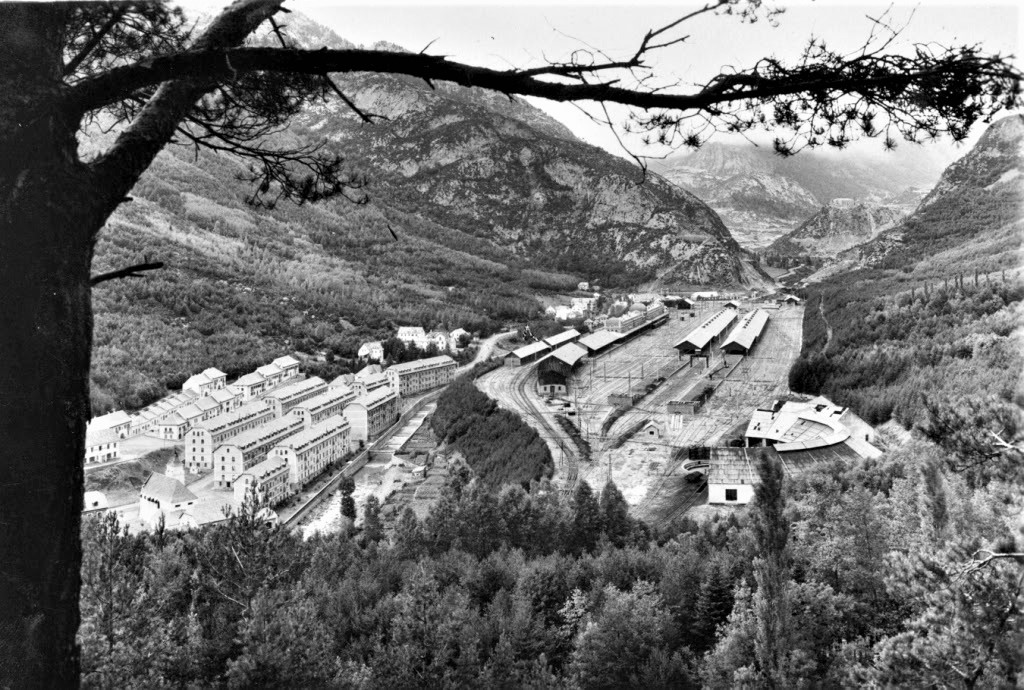

- La stazione nei primi periodi di attività alla fine degli anni ’20 ancora spoglia di vegetazione -
(Vista dal lato Spagna)


Clic foto



- Foto da: viajesferroviarios.blogspot.it -

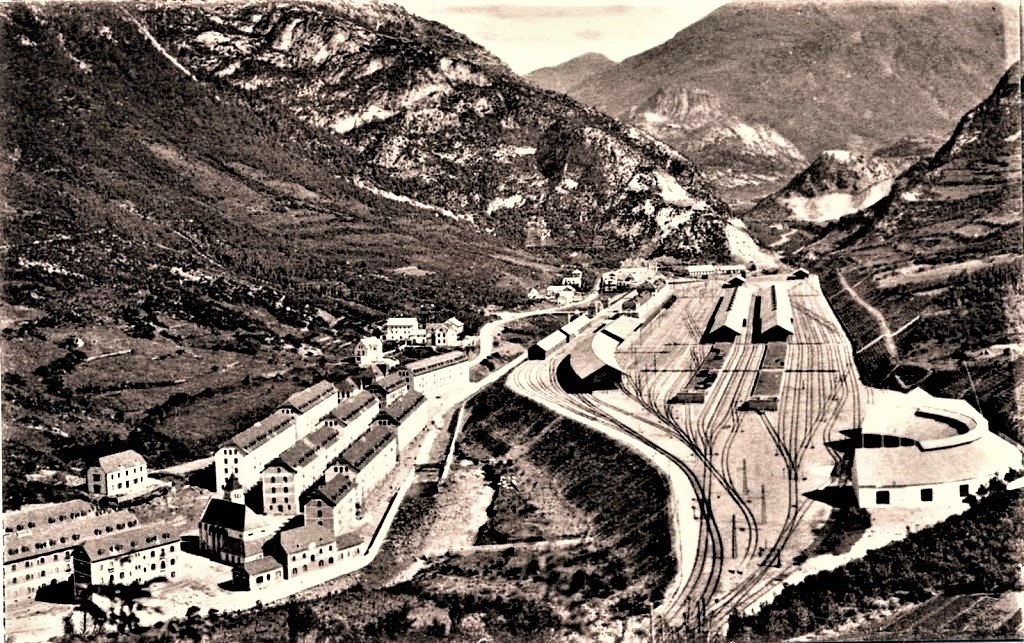

- Nei primi anni ’30 -

Clic foto



- Foto da: viajesferroviarios.blogspot.it -



- La stazione nei primi anni ’30 -
(Vista dal lato Francia)

Sulla destra la canalizzazione del fiume Aragón, deviato per creare il piazzale della stazione, sulla sinistra i binari del parco
merci spagnolo, in mezzo ai due capannoni la zona mista utilizzata per entrambi gli scartamenti e davanti la stazione, la zona
francese, dove sosta una locomotiva con il suo breve treno passeggeri -

- All’estrema destra i binari verso la Francia...


Clic foto



- Foto da: archivchemindefer.free.fr -

...binari che, dopo una breve curva si immettevano nel Tunnel Somport -



- Foto da: archivchemindefer.free.fr -


- Nino -
Go to Top of Page

Nino Carbone

6926 Posts

Posted - 27 November 2017 :  18:41:53  Show Profile  Reply with Quote


- L’incidente ferroviario sul ponte dell’Estanguet -

L’incidente ferroviario che segnò per sempre le sorti della stazione avvenne il 27 marzo 1970.

Quella mattina un treno merci proveniente da Pau, stava affrontando il tratto più ripido della linea tra Beduos e Canfranc.

Era composto dalle locomotive elettriche BB 4227 e BB 4235 e da 9 carri carichi di cereali.

La sottostazione elettrica di Urdos aveva cali di tensione causa il freddo, causando cadute di tensione ad altre sottostazioni
sul versante francese nel tratto più ripido della linea, per cui la tensione sulla catenaria era di soli 900 V invece dei normali
1.500 V e i binari erano resi scivolosi causa ghiaccio.

Dopo aver superato la stazione di Lescun Cette-Eygun, su una rampa del 35 per mille, le 2 locomotive iniziarono a perdere
aderenza e slittare.

All’improvviso il treno cominciò a scivolare all’indietro verso valle.

Dopo essere arretrato per circa due chilometri e mezzo giunse al ponte metallico in località Pont du Estanguet, lungo 50 mt.

Causa la velocità acquistata nella discesa, i primi carri deragliarono sul ponte, una locomotiva si agganciò ad un montante
dello stesso, l’impatto fu violento, il ponte fu divelto, le 2 locomotive e qualche carro terminarono la loro corsa
sul greto del fiume Aspe.

Il grande danno procurato fu solo materiale, con rotabili e ponte distrutti, i macchinisti si salvarono.

Le ferrovie francesi, che da tempo consideravano la linea un “ramo secco”, colsero l’occasione per chiuderla.

Dapprima fu sospeso il servizio sulla Bedous-Canfranc, poi anche sulla Oloron-Bedous.

La linea è rimasta attiva solo sul versante spagnolo, il traffico ha avuto chiaramente un crollo di traffico.

La linea non è stata più ricostruita, sostituita da un servizio di autobus, è stato invece realizzato un tunnel stradale
che segue il tracciato di quello ferroviario preesistente, l’ex tunnel ferroviario serve come galleria di soccorso
per quello stradale.




- Foto da: hoysalgoenmoto.blogspot.it -



- Foto da: archivchemindefer.free.fr -



- Foto da: archivchemindefer.free.fr -



- Foto da: viajesferroviarios.blogspot.it -



- Fonti -
- fr.wikipedia.org -
- creloc.intermodalite.com -

- Nino -
Go to Top of Page

Piero Chionna

Italy
8640 Posts

Posted - 27 December 2020 :  12:31:55  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
Disponibile ancora per 8 giorni su Raiplay

I grandi dimenticati - Canfranc

https://www.raiplay.it/video/2019/07/I-grandi-dimenticati-Canfranc-e024fe5f-1b2d-422f-b939-a8fc6819324a.html?channel=rai-1&date=26-12-2020&fbclid=IwAR27XNO19H0R7oCPzmIcHDxIlRjVbtt1DjBWXtvgLBldGxT3b1-kxKF7hQA

Piero
Go to Top of Page

Alberto Pedrini

Italy
11462 Posts

Posted - 25 January 2023 :  09:21:37  Show Profile  Visit Alberto Pedrini's Homepage  Reply with Quote
Nuova vita per la stazione


https://www.milanocittastato.it/citta-del-mondo/il-titanic-delle-montagne-doveva-essere-la-stazione-piu-bella-deuropa-rinasce-come-hotel-di-lusso/

Alberto
Go to Top of Page

Piero Chionna

Italy
8640 Posts

Posted - 02 March 2023 :  12:08:33  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
Riporto il link che mi è stato segnalato dall'amico Carlos.

https://www.youtube.com/watch?v=eAStTQqR1DU

Piero
Go to Top of Page
  Previous Topic Topic Next Topic
 New Topic  Reply to Topic
 Printer Friendly
Jump To:
Märklinfan Club Italia © 2008-2024 Märklinfan Club Italia Go To Top Of Page
Powered By: Snitz Forums 2000 Version 3.4.06
