Nino Carbone

6655 Posts

Posted - 10 December 2016 :  00:03:02  Show Profile  Reply with Quote

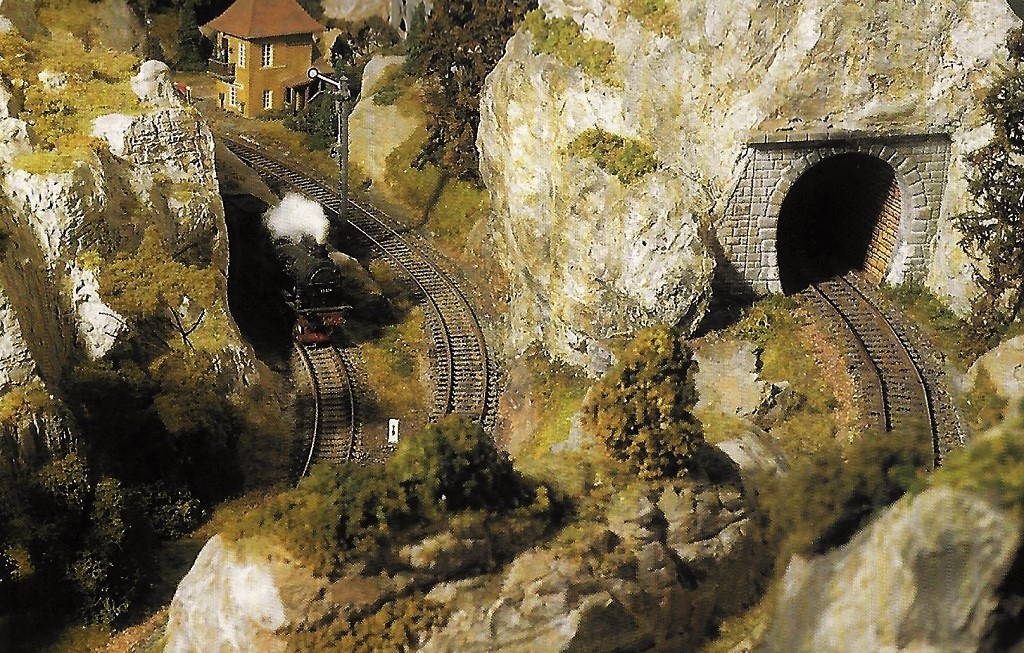

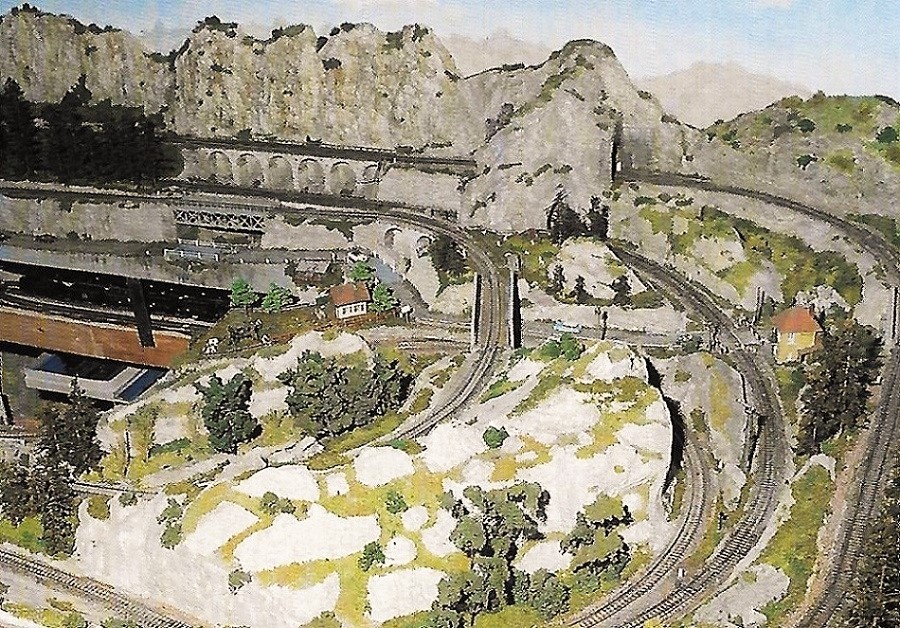

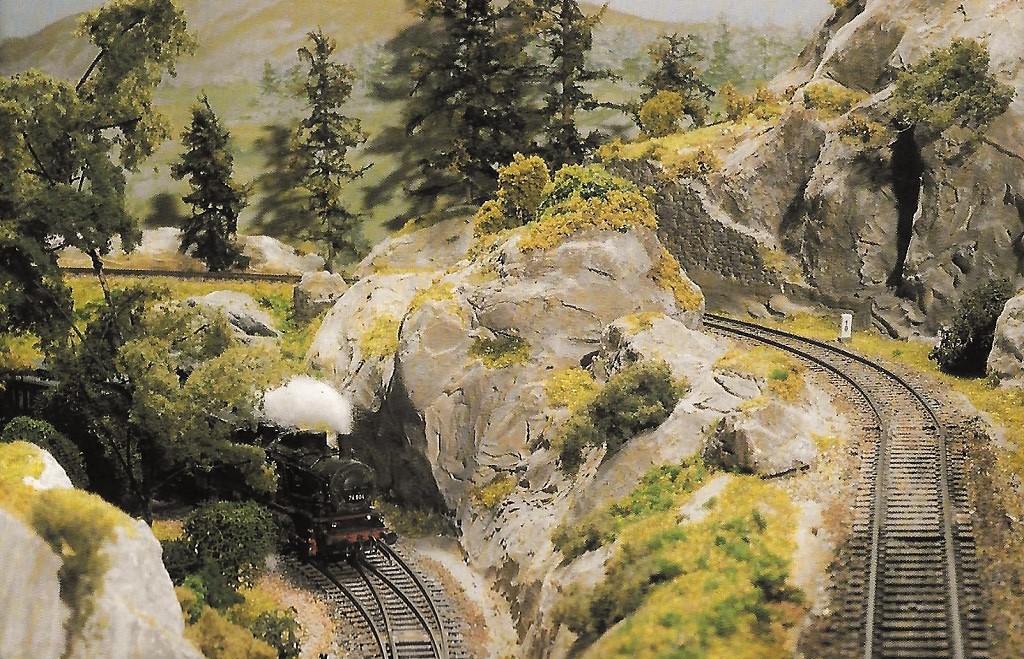

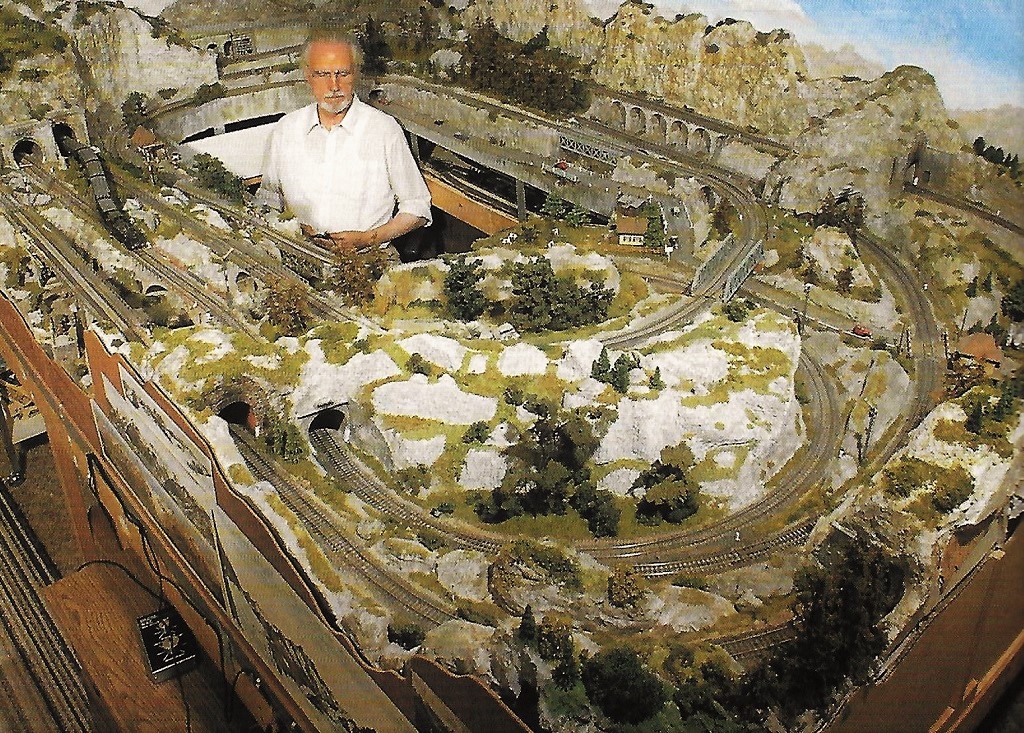

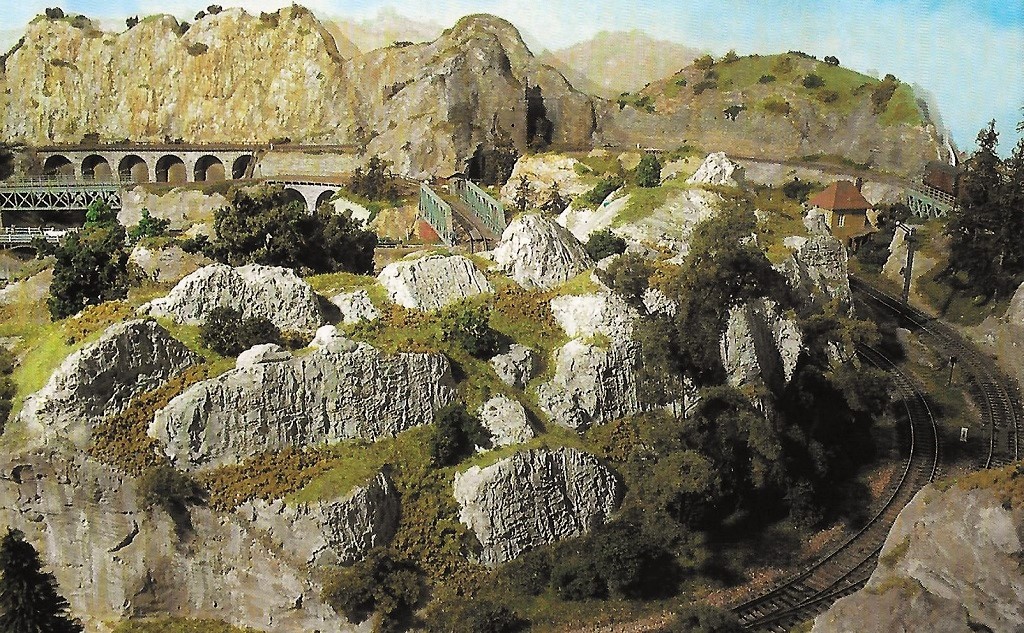

- Monti - Burroni - Ponti -
(Da un’articolo del modellista Werner Volmerhaus-VZ / da: Mondo Ferroviario 155)

Clic foto





Clic foto

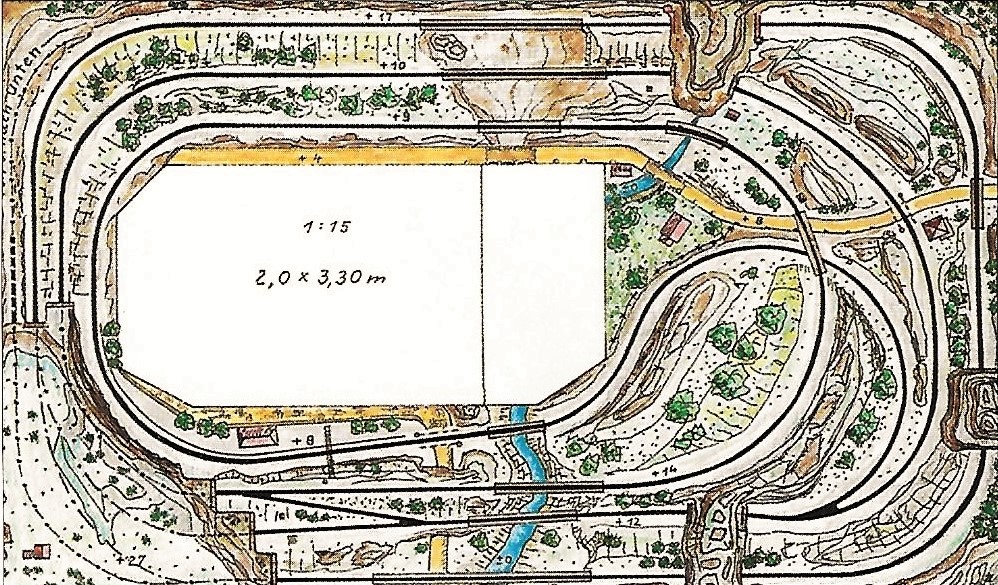

- La piantina del plastico -

Clic foto

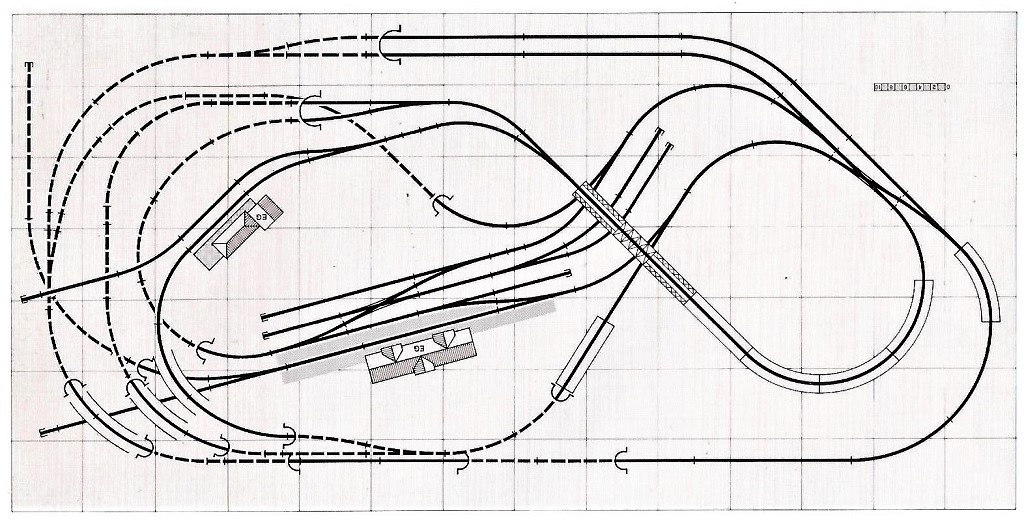

- Piantina stazione nascosta con i cappi di ritorno -

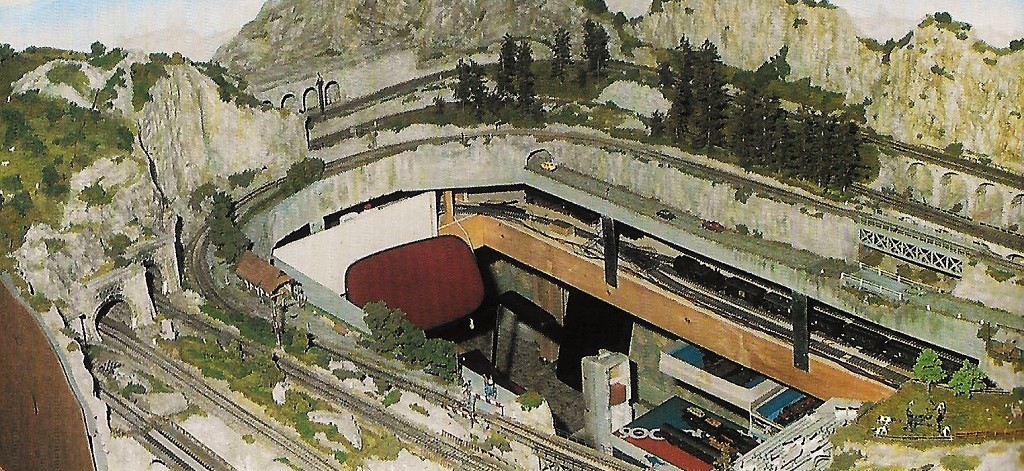

- La stazione nascosta -

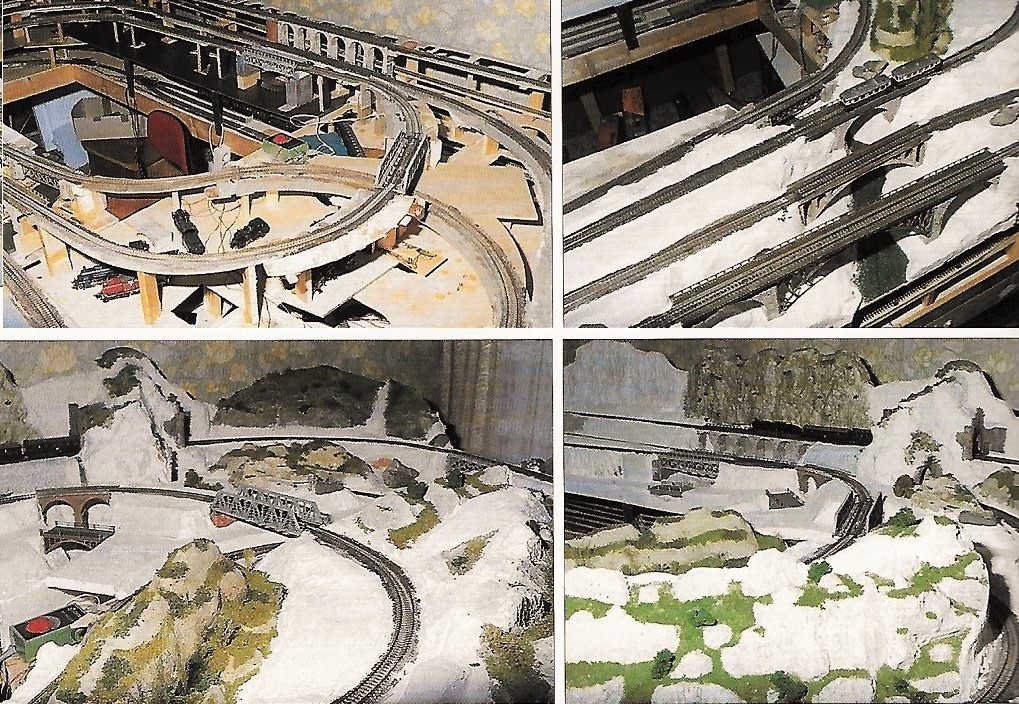

- Le varie fasi di costruzione -

Clic foto





Clic foto





Clic foto





Clic foto





Clic foto



- Nino -
Go to Top of Page

Piero Chionna

Italy
8149 Posts

Posted - 26 April 2017 :  18:43:47  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
Una situazione reale che si adatta molto bene alla riproduzione su un plastico.
Le immagini che seguono mostrano gli impianti ferroviari di Bullay, una località che si trova in Germania nella valle della Mosella.
La cittadina oggi è servita solo dalla linea Trier (Treviri)- Koblenz (Coblenza), ma fino al 1961 era anche il capolinea della linea Trier - Bullay caratterizzata da un tracciato a semplice binario che seguiva tutto il corso della Mosella, a differenza della linea Trier-Koblenz (via Wittlich) che, pur passando da Bullay, tagliava all'interno senza servire le cittadine in riva al fiume.
Entrambe le linee confluivano a Bullay, ma in due diverse stazioni poste a un diverso livello; quella in alto che si trovava (trova) lungo la "Moselstrecke" (via Wittlich), e quella bassa, Bullay Süd, capolinea del tracciato secondario (Moseltalbahn), anch'esso a scartamento ordinario.
Bullay Süd era dotata di rimessa e piattaforma.
Tramite un breve raccordo in salita Bullay Süd era comunque collegata alla stazione superiore.
La manovra prevedeva l'inversione di marcia al termine della breve rampa che terminava con un tronchino.










Bullay prima della costruzione della Moseltalbahn (MoselBahn)




Tracciato della stazione superiore nel 1936




Tracciato della stazione inferiore nel 1936






Piero
Go to Top of Page

Piero Chionna

Italy
8149 Posts

Posted - 29 April 2017 :  13:09:16  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
Una interessante soluzione per risolvere problemi di spazio e recuperare qualche centimetro a favore della lunghezza dei binari di una piccola stazione di testa.

Prodotto Faller disponibile anche nella versione con binario Märklin K.

https://www.faller.de/App/WebObjects/XSeMIPS.woa/cms/page/pid.14.17.744/agid.1976.1983/atid.13749/ecm.at/Segment-Drehscheibe-mit-Servo.html


Piero
Go to Top of Page

Piero Chionna

Italy
8149 Posts

Posted - 30 April 2017 :  12:25:33  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
Una soluzione che rispetto alla precedente consente anche la giratura della locomotiva.

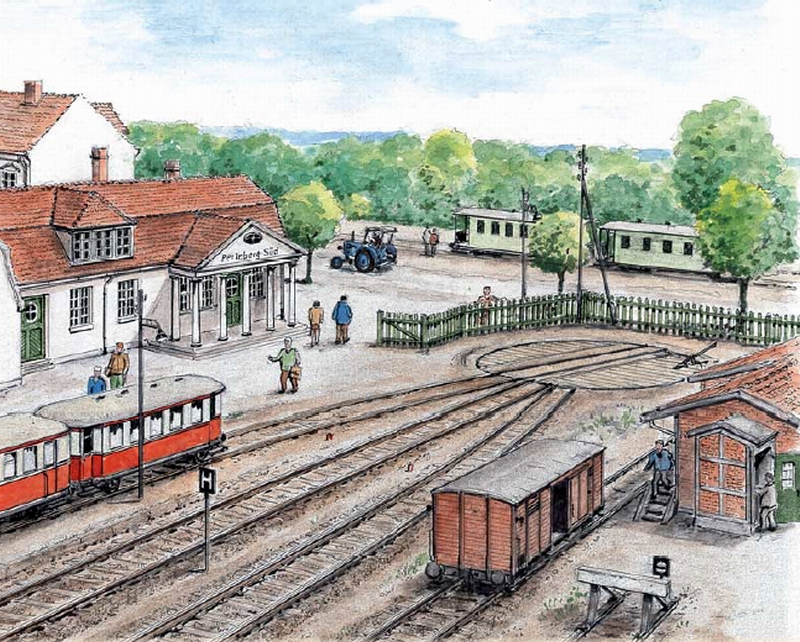

Disegno tratto dall'articolo "Der Perleberger Kreisel" pubblicato su MIBA Spezial 81 (luglio 2009)




La piattaforma in legno prodotta da Faller anche nella versione con binario Märklin K.
La lunghezza del binario di soli 9 cm consente solo la giratura di piccole locotender.

https://www.faller.de/App/WebObjects/XSeMIPS.woa/cms/page/pid.14.17.89/agid.1127.1200.1226/atid.7676/ecm.at/Kleine-Waggondrehscheibe-mit-Servoantrieb.html

Piero
Go to Top of Page

Alberto Pedrini

Italy
11045 Posts

Posted - 06 October 2017 :  18:30:52  Show Profile  Visit Alberto Pedrini's Homepage  Reply with Quote
Trovo che questo video, e altri dello stesso autore/plastico, siano di ispirazione per progetti futuri.
Notare la catenaria in presa e altre raffinatezze.
https://youtu.be/3kZaAiREWmM

Alberto
Go to Top of Page

Riccardo Bastianelli

Italy
3259 Posts

Posted - 13 December 2017 :  22:28:18  Show Profile  Reply with Quote
Il Maestro all'opera
https://www.youtube.com/watch?v=6CmKrRe9O-0

Riccardo
Go to Top of Page

Nino Carbone

6655 Posts

Posted - 02 January 2018 :  19:31:20  Show Profile  Reply with Quote


- Plastico in scala "Z" -

- Misure: 1,40 x 0,70 mt -

Clic foto









- Foto da: Die schönsten Anlagen Märklin / Autor Gernot Balcke / Alba Publikation Alf Teloeken / Düsseldorf -


- Nino -
Go to Top of Page

Nino Carbone

6655 Posts

Posted - 05 February 2018 :  17:04:36  Show Profile  Reply with Quote

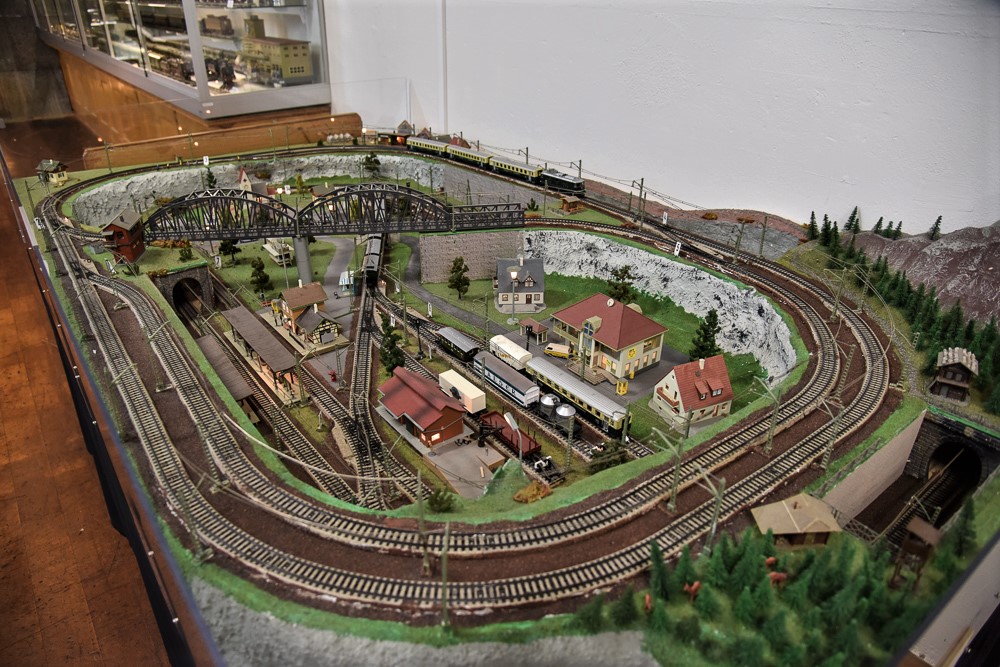

- Plastico Märklin con tracciato binari analogo a quello pubblicato su “Impianti binari HO” del 1970 -
(Con qualche modifica rispetto a quello base del catalogo 1959)

- Queste foto di Alberto lo riprendono da nuove angolazioni -

- L’opera è esposta al Museo Erlebniswelt Toggenburg GmbH -

- Nelle dimensioni limite di 2,50 x 1,50 mt e su due livelli, è sicuramente uno dei più interessanti impianti Märklin -

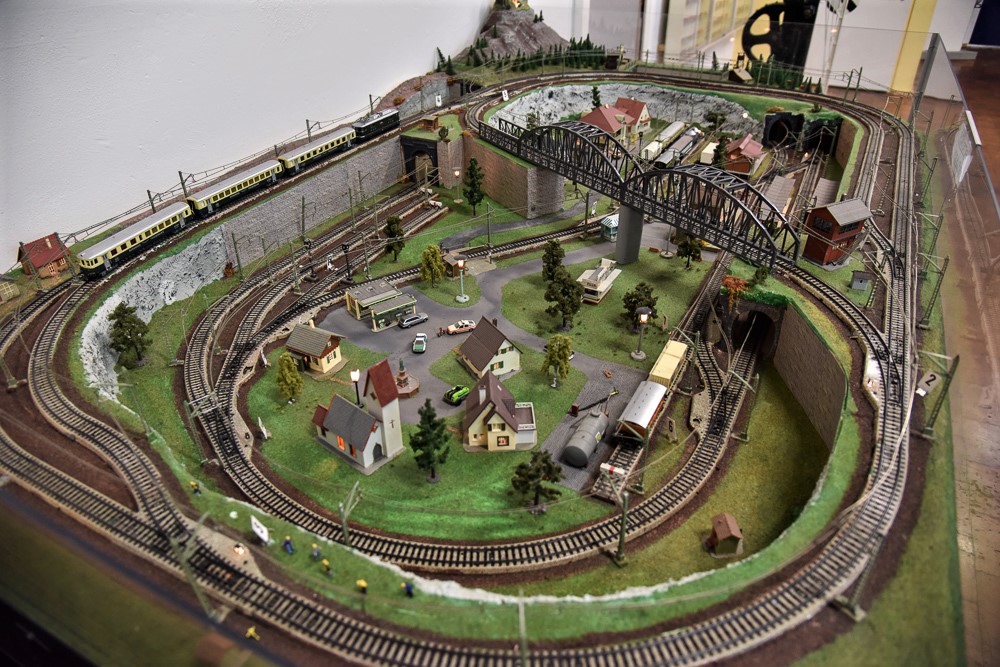

Clic foto



- Foto Alberto Pedrini -

Clic foto



- Foto Alberto Pedrini -

- Lo stesso piano binari su “Impianti binari H0” del 1970 -

Clic foto



- Foto da: Märklin -

- Il tracciato -

Clic foto



- Schema da: Märklin -



- Il plastico base sul catalogo Märklin 1959 -

Clic foto



- Foto da: Märklin -

- Su “Impianti binari H0” del 1959 -

Clic foto



- Foto da: Märklin -

- Il tracciato -

Clic foto



- Schema da: Märklin -


- Nino -
Go to Top of Page

Stefano Spina

Italy
847 Posts

Posted - 05 February 2018 :  18:52:49  Show Profile  Reply with Quote
Bene, bene... vedo che siamo in vena di vintage.

Stefano
Go to Top of Page

Alberto Pedrini

Italy
11045 Posts

Posted - 02 March 2018 :  08:08:09  Show Profile  Visit Alberto Pedrini's Homepage  Reply with Quote
Attenzione alle misure


Alberto
