Alberto Pedrini

Italy
10403 Posts

Posted - 10 November 2011 :  19:08:21  Show Profile  Visit Alberto Pedrini's Homepage  Reply with Quote
Clicca sull'immagine per la scheda:

Alberto

Alberto Pedrini

Italy
10403 Posts

Posted - 17 November 2011 :  00:45:44  Show Profile  Visit Alberto Pedrini's Homepage  Reply with Quote
Le versioni prodotte, immagine dal programma "Collection Märklin H0"


Alberto
Go to Top of Page

Nino Carbone

5121 Posts

Posted - 20 November 2011 :  20:21:28  Show Profile  Reply with Quote

- BR 80 / DRG - DB - D/DR -



- Foto Carl Bellingrodt / BR 80 005 DRG nel 1930 -



- Cenni di storia -

Le locomotive-tender da manovra del Gruppo BR 80 furono tra le prime locomotive da manovra impiegate dalle DRG.

L'utilizzo delle locomotive di linea per operazioni di manovra non era molto economico, così le DRG cominciarono a costruire
locomotive specifiche per tale scopo con un risparmio notevole di combustibile: nacque così il progetto della BR 80.

Tra il 1928 e il 1929 vennero costruite 39 di queste locomotive dalle industrie:

- Hohenzollern: 001/005 - 018/022 - 028/039 -
- Jung: 023/027 -
- Union: 006/012 -
- Wolf: 013/017 -


Per risparmiare peso e senza ridurre le dimensioni della caldaia a discapito delle prestazioni, furono progettate con ruote
da 1100 mm che erano sufficienti considerata la velocità massima di 45 km/h.

Inizialmente effettuarono il servizio di manovra a Colonia e Lipsia.

Una locomotiva venne distrutta durante il Secondo Conflitto Mondiale e le restanti 38 vennero ripartite nel 1945:

- 21 unità alle D/DR -
- 17 alle DB -


Le locomotive D/DR rimasero in servizio a Lipsia fino al 1968, quelle DB, assegnate ai depositi di Dortmund, Ingolstadt
e Schweinfurt rimasero operative fino al 1965, ma alcune prestarono servizio presso grandi industrie minerarie
sul Reno e nella Rhur fino al 1968.




- Dati tecnici -



- Foto da: damplok-willi.de -

- Anni: 1928/1929 -
- Rodiggio: C h2 -
- Distribuzione: Heusinger -
- Diametro ruote motrici: 1.100 mm
- Cilindri: 2 -
- Diametro cilindri: 450 mm -
- Corsa: 550 mm -
- Potenza: 575 PSi (CV) -
- Pressione di esercizio: 14 kp/cm2 -
- Lunghezza: 9.670 mm -
- Velocità: 45 km/h -
- Peso per asse: 18.2 ton -
- Peso di servizio: 54.4 ton -

- Unità costruite: 39 -
- Numerazione DRG: BR 80 001 > 039 -

- Costruttori: Hohenzollern - Jung - Union - Wolf -




- Immagini -

- Rara fotografia -

- La BR 80 031 a Schweinfurt viene utilizzata come locomotiva di spinta di un treno merci pesante trainato da una BR 44 -
(Agosto 1961)



- Foto Andreas Zehden / da: bahnbilder.de -



- D 727 RAG AG ex BR 80 019 DB (Ruhrkohle AG) -

- Originale del modello Märklin 3404 -




- Foto da Galerie von Joachim Stöver / home.fotocommunity.de -



- D 727 RAG AG ex BR 80 019 DB (Ruhrkohle AG) -
(Friedensengel - Monaco - 27 gennaio 1965)



- Foto da: drehscheibe-foren.de -



- Museali -

- BR 80 009 - Proprietà privata a Berlino / Bohnsdorf -
- BR 80 013 - Museo Locomotive a Vapore - Neuenmarkt-Wirsberg (Baviera) -
- BR 80 014 - Museo Heilbronn -
- BR 80 023 - Museo Trasporti Dresda -
- BR 80 030 - Museo Bochum-Dahlhausen -
- BR 80 036 - Museo Veluwsche Stroomtrein Maatschappij (Olanda) -
- BR 80 039 - Museo Hamm / Nord Reno-Westfalia -




- BR 80 023 / Museo Trasporti Dresda -



- Foto Stefan Kier / da: drehscheibe-foren.de -



- BR 80 030 - Museo Bochum-Dahlhausen -



- Foto Christian Schuermann / da: bahnblider.de -



- BR 80 039 - Museo Hammer Eisenbahnfreunden -

(E' l'unica ancora funzionante e viene utilizzata per "Treni Nostalgia")



- Foto da: picasaweb.google.com -



- Modelli Märklin -

- TM 800 / Articolo 3004 / 1949/1958 -




- Foto catalogo Märklin 1958 -

- Il modello -



- Foto Alberto Pedrini -

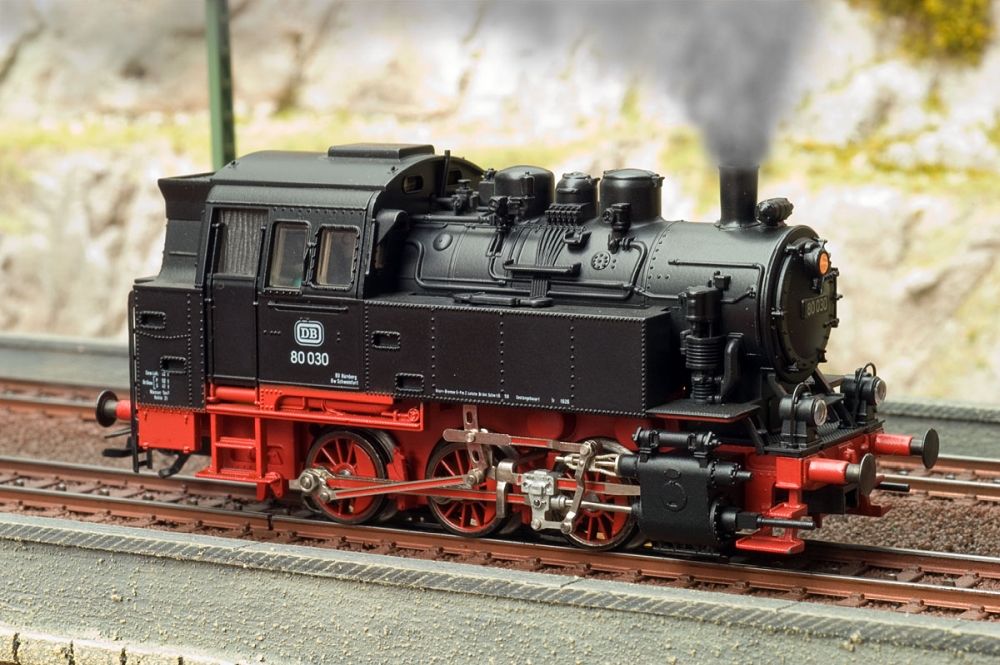

- BR 80 030 DB -

- Märklin 3704 - 3604 - 3504 - 3304 -



- Foto Alberto Pedrini -



- BR 80 007 DRG -

- 3304.10 (Confezione 2866) -

- 3604.10 (Confezione 2666) -



- Foto Frits Osterthun -



- 3404 -

- D 727 RAG AG -
(Ruhrkohle AG)



- Foto Frits Osterthun -



- 33043 -

- BR 80 030 DRG -




- Foto da: ebay.it -


- Nino -

Go to Top of Page

Nino Carbone

5121 Posts

Posted - 11 December 2011 :  00:04:35  Show Profile  Reply with Quote

- Märklin 37041 -

- BR 80 / Locomotiva n. 5 - Officine Klöckner AG - Ex BR 80 014 DB -




- Foto Märklin -



- BR 80 / Locomotiva n. 9 - Officine Klöckner AG -



- Foto Hans W. Fischbach / da drehscheibe-foren.de -


- Nino -
Go to Top of Page

Alberto Pedrini

Italy
10403 Posts

Posted - 20 January 2012 :  23:37:51  Show Profile  Visit Alberto Pedrini's Homepage  Reply with Quote
Aggiunte tre foto della nuova 37041


Alberto
Go to Top of Page

Frits Osterthun

Netherlands
159 Posts

Posted - 01 September 2016 :  19:40:43  Show Profile  Visit Frits Osterthun's Homepage  Reply with Quote

Die Baureihe 80 von Märklin


1. Märklin TM800 (1949) ~ BR 80 der DB © Frits Osterthun 2016


2. Märklin 2866 (E 1991) ~ 80 007 der DRG © Frits Osterthun


3. Märklin 3604 (N 1988/1991) ~ 80 030 der DB © Frits Osterthun


4. Trix 22216 (E 2007) ~ D-727 der RAG © Frits Osterthun


5. Märklin 33043 (E 2003) ~ BR 80 030 der DRG (Museumslok) © Frits Osterthun


6. Märklin 33042 (E 2000) ~ BR 80 Märklin Magazin © Frits Osterthun


7. Märklin 33049 (E 1996) ~ BR 80 Gold © Frits Osterthun


8. Primex 2750 (E 1985) ~ BR 80 030 der DB © Frits Osterthun

Go to Top of Page

Nino Carbone

5121 Posts

Posted - 30 July 2019 :  15:56:01  Show Profile  Reply with Quote

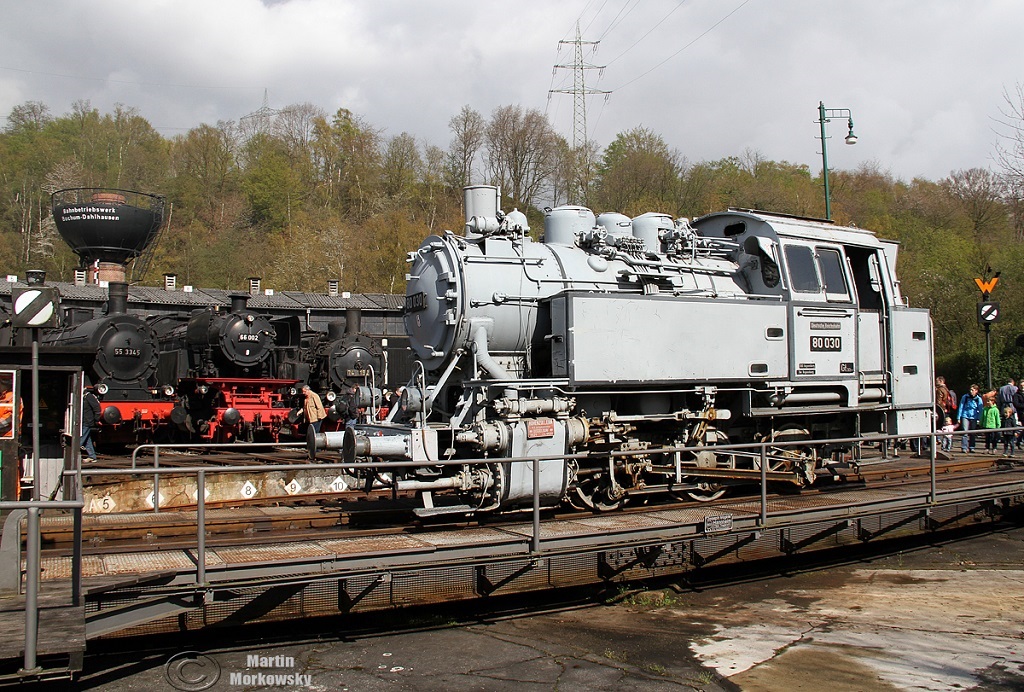

- BR 80 030 presso il Museo Ferroviario di Bochum-Dahlhausen il 17 aprile 2016 -

Clic foto



- Foto Martin Morkosky / da: bahnbilder.de -


- Nino -
