Nino Carbone

4237 Posts

Posted - 26 July 2012 :  00:23:47  Show Profile  Reply with Quote
BR 87

Nino Carbone

4237 Posts

Posted - 26 July 2012 :  00:43:59  Show Profile  Reply with Quote

- BR 87 (Deutsche Reichsbahn) -

Clic foto



Il porto di Amburgo, avendo i binari con un raggio di 100 metri, creava problemi alle locomotive da manovra
della Deutsche Reichsbahn.

Serviva una locomotiva potente per poter espletare le manovre ma al tempo stesso che potesse transitare
scorrevolmente attraverso i ristretti raggi di curvatura.

Nel progetto vennero considerate le richieste di una locomotiva a 5 assi e per non usurare troppo le ruote
e i bordini il primo e quinto asse non vennero accoppiati, questo per consentire una certa elasticitā
e manovrabilitā.

Nel disegno di Luther Möller il biellismo era previsto tra il secondo, il terzo e il quarto asse con trasmissione
ad ingranaggi, venne inoltre permesso di superare le 17.5 ton. di carico massimo per asse.

L'industria Orenstein & Koppel nel 1927 produsse 8 unitā con classificazione BR 87.

Seguirono altri 8 esemplari nel 1928 per un totale di 16 unitā costruite.




- Tabella da: Eisenbahn Kurier 1/83 -

Durante la guerra alcune macchine vennero modificate nel rodiggio e utilizzate come: 1'D - 1'C1' - D1'.

Dopo il conflitto passarono alle DB.

Questa locomotiva aveva molte parti e componenti in comune con le BR 24 - 64 - 80 - 81 - 86.

A partire dal 1951 e fino al 1955 tutte le locomotive vennero gradatamente ritirate, le ultime unitā furono:

- 9 novembre 1953 / BR 87 003-014-016 -
- 17 marzo 1954 / BR 87 001 -
- 18 marzo 1955 / BR 002-015 -


Nessuna macchina č stata preservata a scopo museale.




- Dati tecnici -

- Anno: 1927 / 1928 -
- Rodiggio: E h2 -
- Lunghezza: 13.300 mm -
- Velocitā massima: 45 km/h -
- Diametro ruote motrici: 1.100 mm -
- Potenza: 940 PSi -
- Diametro cilindri: 600 mm -
- Corsa: 550 mm -
- Griglia: 2.39 m2 -
- Pressione di esercizio: 14 kg/cm2 -
- Carico massimo per asse: 17.5 ton -
- Peso di servizio: 85.6 ton -

- Unitā costruite: 16 -

- Numerazione DR: BR 87 001>016 -




- BR 87 008 -



- Foto da: worldrailfans.info -

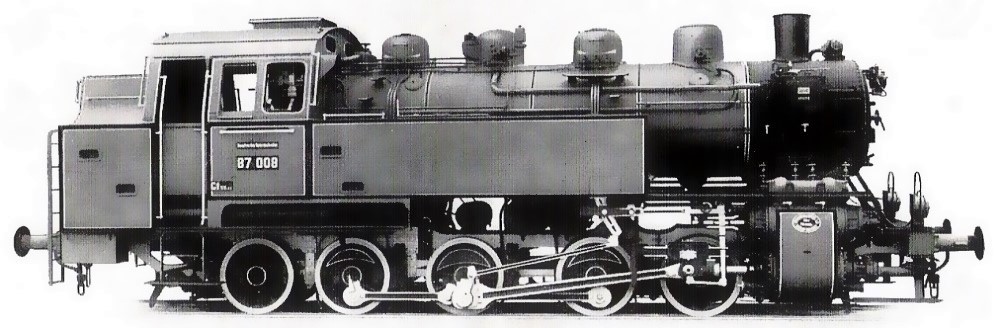

- Foto copertina da: Orenstein & Koppel Werkfoto / da: 125 Jahre Henschel Lokomotiven -
- Fonte: Taschenbuch Deutsche Dampflokomotiven - Eisenbahn Kurier -

- Nino -
Go to Top of Page

Nino Carbone

4237 Posts

Posted - 01 August 2012 :  00:32:13  Show Profile  Reply with Quote


- BR 87 007 - Amburgo 3 aprile 1953 -



- Foto Sig. L. Keller / da: drehscheibe-foren.de -


- Nino -
Go to Top of Page

Nino Carbone

4237 Posts

Posted - 03 November 2013 :  10:54:11  Show Profile  Reply with Quote


- BR 87 001 - Amburgo 12 aprile 1952 -



- Foto Carl Bellingrodt / da: Eisenbahn Kurier 1/83 -


- Nino -
Go to Top of Page

Nino Carbone

4237 Posts

Posted - 03 April 2019 :  16:41:32  Show Profile  Reply with Quote


- BR 87 004 -



- Foto da: Eisenbahn Kurier -


- Nino -
Go to Top of Page
