BR 97.4

Nino Carbone

5538 Posts

Posted - 24 April 2013 :  10:57:35  Show Profile  Reply with Quote

- BR 97.4 (Prussiana T 28) -





- Cenni di storia -

La locomotiva Prussiana a cremagliera T 28 Erfurt n.9101 fu costruita da Borsig nel 1920 per sostituire
la precedente Prussiana P 26 (BR 97.0).

- Link correlato BR 97.0: http://www.marklinfan.com/f/topic.asp?TOPIC_ID=2340 -

Fu la più pesante fra le locomotive tedesche che espletarono il servizio su dentiera.

Era stata progettata e commissionata nel 1914, ma lo scoppio della Prima Guerra Mondiale
portò alla sospensione momentanea della sua costruzione.

A conflitto concluso venne ultimata e dal momento che si evidenziò l'inutilità della produzione
di locomotive a cremagliera di quel tipo rimase esemplare unico.

Le locomotive T 28 erano dotate di un motore con vapore surriscaldato a 4 cilindri,
2 dei quali erano supplementari per il servizio a cremagliera.

Come la BR 97.1, la BR 97.2 e la BR 97.3 in piano la locomotiva viaggiava come una normale locomotiva
a due cilindri, nel momento dell'inserimento della ruota dentata sulla cremagliera entravano in funzione
i due cilindri supplementari che agivano come fosse una locomotiva compound o doppia espansione.

La macchina era dotata di freno a repressione Riggenbach.

Dalle DRG venne classificata:

- BR 97 401 -

Rimase in servizio fino al 1931 nel Westerland sulla linea Linz am Rhein-Flammersfeld, venne poi ceduta alla ELE
(Eutin-Lübeck-Eisenbahn) presso la quale venne rimosso l'ingranaggio.

Nel 1949 venne assegnata alle D/DR e riclassificata BR 93 6756, negli ultimi anni venne utilizzata come locomotiva
di riscaldamento nel deposito di Potsdam.

Successivamente venne demolita.




- La linea -

- Linz am Rhein-Flammersfeld (Wiedtalbahn) -
(Il servizio a cremagliera fu inaugurato nel 1912 e sospeso nel 1931)

La linea Linz am Rhein-Flammersfeld di 35.2 km. era divisa in due sezioni a cremagliera.
La prima era lunga 5.100 km. (Kasbach - Kalenborn) con pendenza del 57‰, la seconda era lunga 3.600 km.
(Elsaff - St. Katharinen) anch'essa con pendenza massima del 57‰.


- Cremagliera sistema Abt -



- Dati tecnici -

- Anno: 1920 -
- Rodiggio: 1'D1' h2 (4h) -
- Lunghezza: 12.700 mm -
- Velocità massima: 55 (20) km/h -

(55 km/h aderenza semplice / 20 km/h cremagliera)
- Diametro ruote motrici: 1.100 mm -
- Diametro ruote portanti anteriori: 800 mm -
- Diametro ruote portanti posteriori: 800 mm -
- Potenza: 977 PSi -
- Diametro cilindri: 520 (520) mm -
- Corsa: 500 (500) mm -
- Griglia: 2.86 m2 -
- Pressione di esercizio: 14 kg/cm2 -
- Carico massimo per asse: 17.8 ton -
- Peso di servizio: 94.3 ton -

- Capacità acqua: 7 m3 -
- Capacità carbone: 3 ton -

- Unità costruita: 1 -

- Unità riclassificata DRG: 1 -

- Numerazione DRG: BR 97 401 -

- Cremagliera sistema Abt -




- Immagini -

- BR 97 401 -



- Foto da: worldrailfans.info -



- Modelli Micro Metakit -

- T 28 "Erfurt" n. 9101 KPEV -



- Foto da: modellbau-wiki.de -



- BR 97 401 DRG -



- Foto da: lokschuppenhagenhaspe.de -



- Foto copertina da: Taschenbuch Deutsche Lokomotiven -
- Fonti -
- werkbahn.de -
- de.wikipedia.org -
-Taschenbuch Deutsche Lokomotiven -

- Nino -
Go to Top of Page

Nino Carbone

5538 Posts

Posted - 04 June 2016 :  11:40:34  Show Profile  Reply with Quote

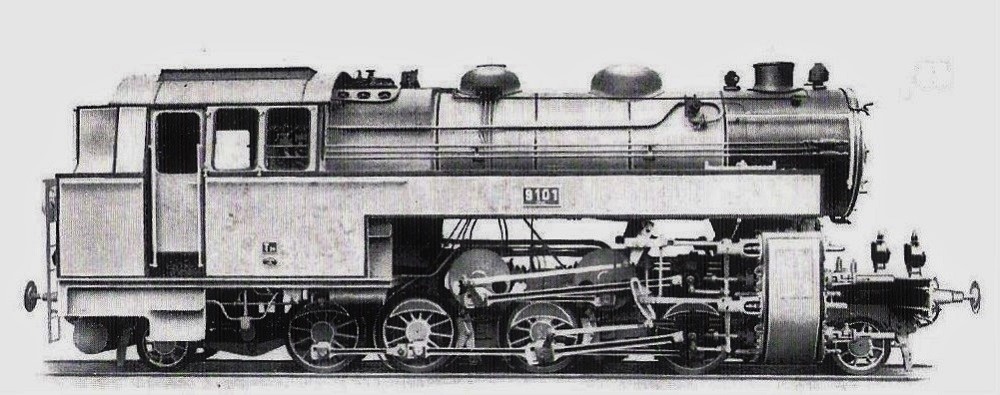

- T28 9101 -

Clic foto



- Borsig Werkfoto / da: 125 Jahre Henschel Lokomotiven -


- Nino -
