- La Direttissima Bologna-Firenze e la Grande Galleria dell'Appennino -
(Una linea lunga 80 anni / 22 aprile 1934 - 22 aprile 2014)





- Cenni di storia -

Già all'epoca dei primi progetti per un attraversamento ferroviario dell'Appennino tosco-emiliano (1852)
si trovava il tracciato di una strada ferrata a forti pendenze da Bologna a Prato
per le Valli del Setta e del Bisenzio.

Considerazioni politico-militari, influenzate dall'Austria, fecero si che nel 1856 (periodo antecedente
l'unificazione dell'Italia) i vari stati interessati a quest'opera decidessero per un percorso lungo il Reno
che avrebbe dovuto valicare l'Appennino a Pracchia (616 mt s.l.m.) e collegare Bologna con Pistoia.

Nasceva così la "Porrettana", linea a semplice binario, tortuosa e con forti pendenze, che anche
il suo progettista, l'ingegnere Giovanni Protche (francese naturalizzato italiano / 1818-1886),
considerò fin dall'inizio questa linea come risposta "parziale" alla necessità di traffico
fra la Pianura Padana e il centro-sud della Penisola.

Ultimata nel 1864, conobbe rapidamente l'intenso traffico a cui era destinata, mettendo anche in evidenza
le non meno previste insufficienze strutturali.

L'attenzione dei tecnici si rivolse subito ad una linea radicalmente nuova e nel 1871 il professor Antonelli,
propose una ferrovia che staccandosi a Sasso dalla Porrettana, si inoltrasse nelle Valli del Setta e del Bisenzio.

(Denominazione di Sasso Bolognese nel 1935 e Sasso Marconi dal 1938 in onore del Premio Nobel)

Seguirono altri progetti finchè, nel 1882 la Provincia di Bologna e la Camera di Commercio di Firenze
e i comuni interessati, chiesero allo stesso Protche di riferire sul tracciato più breve e conveniente
su cui realizzare una nuova ferrovia che collegasse Bologna a Firenze, prendendo a base
del proprio lavoro uno studio (Zannoni) del 1873.




- Nasce la Direttissima -

Il noto costruttore mise a punto un progetto di massima che ricalcava quello del professor Antonelli
ma con la variante di una lunga galleria alla base dell'Appennino che permetteva
di ridurre sia la quota di valico che la lunghezza della linea.

Nel 1902 una Commissione nominata dal governo, presieduta dal senatore Colombo, scartò i vari progetti
presentati (tra i quali il raddoppio della Porrettana) e considerò solo quello dell'ingegnere Protche.

Sulla base delle conclusioni della Commissione Colombo, il governo, con legge 444 del 12 luglio 1908
deliberò la costruzione della nuova linea.

Nell'agosto 1908 fu istituito a Bologna un apposito "Ufficio della Direttissima" e in settembre iniziarono
i rilievi che evidenziarono problemi di ordine geologico costringendo i tecnici ad apportare varianti
al tracciato spostando la ferrovia da un lato all'altro della valle alla ricerca di terreni più consistenti.

Per motivi analoghi si spostò l'imbocco "Nord" della galleria di Monte Adone, la seconda
per lunghezza della linea, la cui lunghezza passò da 3.900 metri previsti in origine
a 7.135 metri del progetto esecutivo, allungando la stessa di 3.235 metri.

Nel 1913 vennero iniziati i lavori del primo tronco Bologna-Pianoro.

Con lo scoppio della Prima Guerra Mondiale, difficoltà finanziarie e carenza di maestranze rallentarono
i lavori fino a fermarli e il difficile periodo che seguì la fine delle ostilità non fece che peggiorare le cose.

La Porrettana, pressata dai trasporti militari, era giunta sull'orlo del collasso e solo l'abilità
dei movimentisti e del personale di macchina avevano permesso a questa linea
di raggiungere nel 1919 un traffico di 70 treni giornalieri.

Diventava urgente la realizzazione della "Direttissima".




- La realizzazione -

Nel 1919 venne completato il primo tronco Bologna-Pianoro e nel 1920 un timido inizio dei lavori
di scavo della Grande Galleria.

Nel 1923, rivisti i preventivi di spesa e stipulati nuovi appalti, i lavori ebbero quell'impulso
che l'urgenza dell'opera rendeva indilazionabile.

Prima di questa data, in considerazione della scarsa accessibilità, su entrambi i versanti appenninici
fu impiantata una ferrovia di servizio a scartamento ridotto (0.95 mm.), lunga 25 km. dal lato emiliano
e 21.0 km. da quello toscano e comprendeva; 14 locomotive a vapore e 216 carri che facevano
capo ai depositi officina di Sasso e Prato.

Il rilancio dei lavori portò nel 1924 anche all'installazione di una teleferica, lunga 9 km. con 70 vagoncini,
che collegava l'ingresso nord con i pozzi di attacco intermedi, con capacità di trasporto oraria
di 27.500 chilogrammi di materiale.

Ai 2 imbocchi delle gallerie, come in prossimità degli "attacchi" intermedi della stessa, nacquero dal nulla

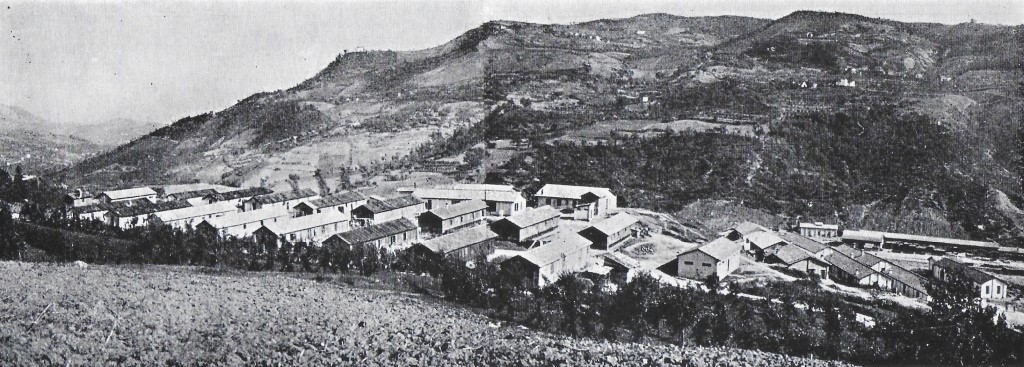

città operaie con case di legno e in muratura, botteghe, chiese, magazzini e infermerie.

Nel cantiere intermedio di Ca' di Landino furono scavati 2 pozzi inclinati di oltre mezzo chilometro
di lunghezza, per attaccare la montagna anche dal suo interno su altri 2 fronti, verso Bologna
e verso Firenze per accelerare i lavori di perforazione.

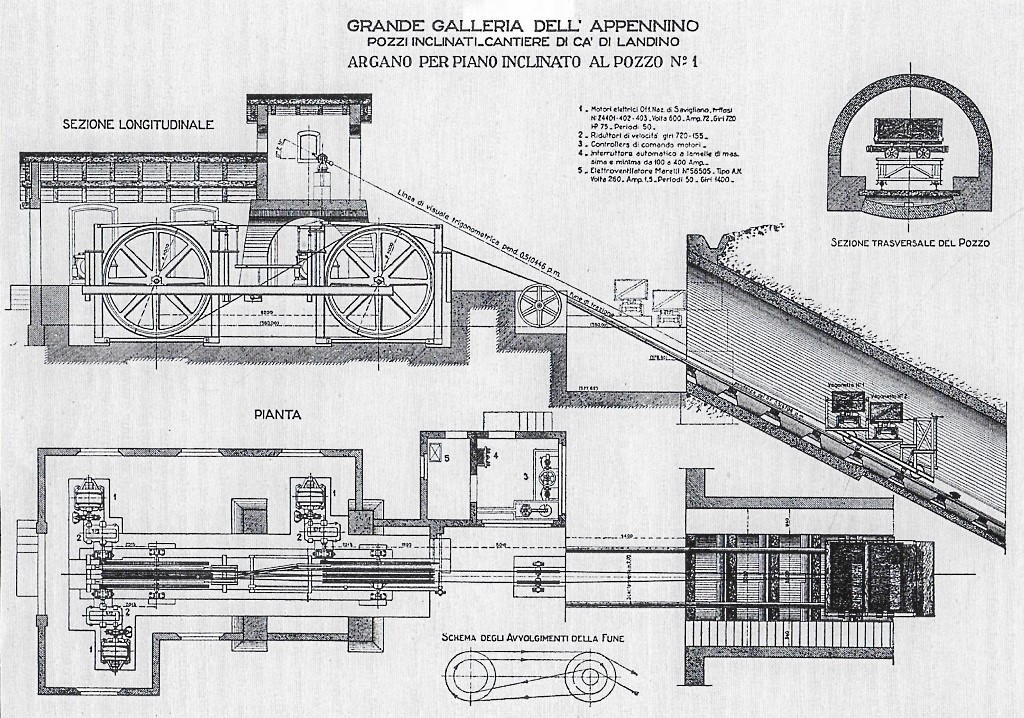

Su binari a scartamento di 2 mt., posti nei 2 pozzi inclinati, scorrevano grossi carrelli a funicolare
che si incrociavano a metà percorso, portando su e giu operai, materiali di scavo e attrezzi.

- Sbocco inferiore di uno dei pozzi inclinati con il carrello di servizio a funicolare
all'interno della Grande Galleria -




- Foto FS / da: iTreni oggi 38 -

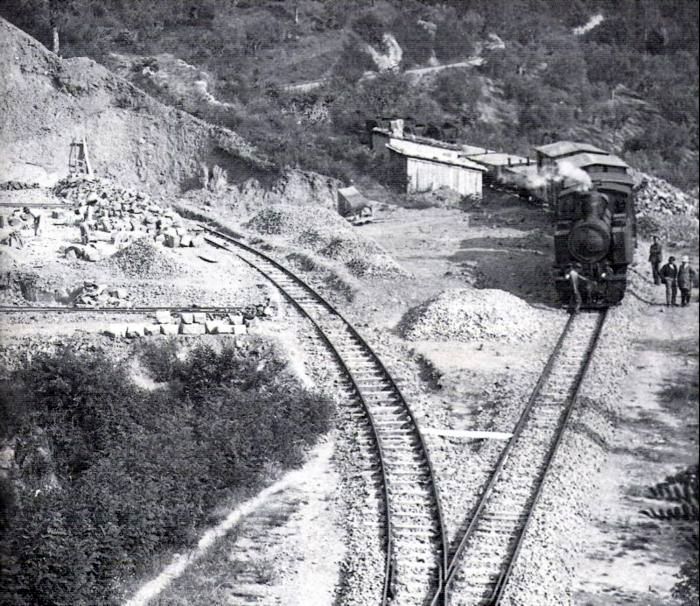

Ai 2 imbocchi, nei cantieri di Lugaro e di Vernio si impiegavano per lo stesso scopo ferrovie da campo
dello scartamento 0.75 mt., i convogli erano trainati da locomotive ad aria compressa
di vario tipo il cui numero raggiunse le 14 unità.

In breve tempo la macchina dei lavori girò a pieno regime.

Durante lo scavo si incontrarono infiltrazioni d'acqua così imponenti, tanto chè, una volta imbrigliate
diedero vita a nuovi acquedotti destinati a Bologna e Prato.

Un'altro pericolo fu rappresentato da accumuli di gas grisù (costituito prevalentemente da gas metano),
e nonostante le precauzioni, diedero origine ad esplosioni e spaventosi incendi,
in particolare quello del 3 agosto 1928.

Dopo il brillamento di una mina, a circa 5 chilometri dall'ingresso lato Bologna, l'incendio divampò
incontenibile per quasi 6 mesi danneggiando la parte di galleria già costruita.

Per proseguire i lavori fu necessario scavare un cunicolo di aggiramento di 3 metri di diametro spostato
di 15 metri da quello della galleria in fiamme aggirando con lo stesso il cantiere impraticabile.

Il 23 dicembre 1928 si incontrarono i cunicoli che procedevano da Vernio (lato Prato) e dal pozzo intermedio
di Ca' Landino e quasi un anno dopo (4 dicembre 1929), cadde l'ultimo diaframma di roccia tra le avanzate
di Ca' Landino e di Lugaro (lato Bologna) dove si erano incontrare le difficoltà maggiori,
la Grande Galleria era così unita.

Anche la costruzione delle relative linee di accesso alla Grande Galleria era avanzata, lavori che avevano
richiesto la costruzione di ponti, viadotti, muri di contenimento e altre gallerie.

Complessivamente la linea transitava in 29 gallerie per uno sviluppo di 36.556 chilometri
e 221 ponti e viadotti per un totale di 4.052 chilometri.




- Foto da: ilrestodelcarlino.it -



- Foto da: ilrestodelcarlino.it -



- Foto da: renonews.it -

Planimetricamente la ferrovia comprendeva 46 rittifili per oltre 60 km. e 51 curve per oltre 22 km.

Essendosi affermato in seguito il sistema a corrente continua ad alta tensione, per la nuova
Bologna-Firenze, dove per la Grande Galleria non si era mai presa in considerazione
la trazione a vapore, fu decisa l'adozione di questo sistema di alimentazione elettrica.

Questo comportò nel 1933 la limitazione dell'esercizio trifase al tratto Pistoia-Borgo Panigale
allo scopo di poter convertire al nuovo sistema la stazione di Bologna, la limitazione riguardò
anche il tratto Prato-Firenze.

Per l'alimentazione elettrica della Direttissima fu realizzata una stazione idroelettrica a Suviana
e furono potenziate le sottostazioni di Bologna Santa Viola e Vaioni che già alimentavano la Porrettana.

Nuove sottostazioni furono installate a Grizzana, Vaiano e Firenze Rifredi.

Dopo 19 anni di lavori (1913-1934), il 22 aprile 1934 la linea fu inaugurata e nella notte fra il 22 e il 23 aprile
avvenne l'apertura al servizio pubblico.

Il 23 aprile il traffico fra il nord e il sud d'Italia, che abbandonava dopo 70 anni la Porrettana, fu deviato
sulla nuova linea con un percorso accorciato, dai 131 km precedenti ai 97 km della Direttissima.




- Lavori di adeguamento -

Lavori di adeguamento avvennero sul tratto esistente Prato-Firenze e del nodo stesso del capoluogo toscano,
mentre nel caso di Bologna si procedette al rifacimento e potenziamento di tutte le strutture ferroviarie.

Alla stazione centrale emiliana furono costruiti nuovi marciapiedi e pensiline metalliche per una superficie
complessiva di 5.500 m2, mentre la linea per Rimini fu spostata nei primi 2 km. per consentire l'innesto
della nuova ferrovia appenninica.

Più impegnativa a Bologna fu la realizzazione della ferrovia di cinconvallazione per i treni merci.

La cintura, che staccandosi dalla Direttissima al Bivio Crociali, presso la nuova stazione di San Ruffillo,
aggirava completamente la città e dopo 10 km. raggiungeva la stazione merci di Bologna Smistamento.

Nell'occasione si provvide a creare una stazione derrate Bologna-Arcoveggio e si crearono le basi
per la successiva e maggiore stazione di smistamento: Bologna San Donato.

Appositi raccordi permisero inoltre l'accesso alla cintura anche dalle altre ferrovie convergenti su Bologna.




- Caratteristiche della linea -

Linea di montagna all'epoca avvenieristica con:

- Dirigenza centrale -
- Trazione elettrica a corrente continua a 3000 V -
- Blocco automatico -
- Doppio binario su tutto il percorso (rotaie da 50.6 kg/m) -
- Curve non inferiori a 800 mt. di raggio sul tratto emiliano -
- Curve non inferiori a 600 mt. di raggio sul tratto toscano -
- Pendenze non superiori al 12 per mille allo scoperto -
- Pendenze non superiori al 8 per mille in galleria -
- Totale assenza di passaggi a livello -


Il tempo di percorrenza da Bologna a Firenze:

- 5 ore nel 1864 -
- 3 ore nel primo dopoguerra-
- 2 ore e 30 minuti nel 1927 con l'elettrificazione della Porrettana -
- 1 ora e 15 minuti con la Direttissima -

(Da Prato a Firenze si è sempre utilizzata la precedente linea Viareggio - Pistoia - Prato - Firenze,
che è stata quadruplicata negli anni '80 del 900)


Con l'apertura nel 2009 delle tratta A.V., realizzata quasi totalmente in galleria affiancando il percorso
della Direttissima venivano abbassati ulteriormente i tempi di percorrenza fino a 37 minuti.

La linea Direttissima ha perso quindi il primato di ferrovia principale per il collegamento Bologna-Firenze.




- La Direttissima oggi -

Tra le stazioni di Bologna Centrale e Bologna San Ruffillo si trova il Bivio Crociali che introduce
nella linea di cintura di Bologna.

Tra San Ruffillo e Pianoro è stata edificata l'interconnessione con la nuova linea A.V.

A partire dal 2004 si è sviluppato il progetto del "Servizio Ferroviario Metropolitano Bolognese"
con l'apertura di altre stazioni (tutte fermate) entrate gradualmente in servizio fino alla fine del 2013:


- Rastignano - Musiano-Pian di Macina - Bologna Mazzini (tutte tra Bologna e Pianoro) -

Con l'apertura del passante sotterraneo A.V. di Bologna la linea è stata liberata del tutto del traffico veloce
e si è potuto procedere alla costruzione del nuovo orario dei treni regionali cadenzati, in misura
di uno ogni ora, con rinforzi tra Bologna e San Benedetto Val di Sambro e tra Vernio e Prato
che convivono senza particolari conflitti con i treni InterCity e i servizi merci.




- Stazioni -

Nuove stazioni sono state inaugurate nel 1934 con l'apertura della linea:

- Bologna San Ruffillo - Pianoro - Monzuno Vado - Grizzana - San Benedetto Val di Sambro - Vernio - Vaiano -

- Bologna San Ruffillo -




- Foto da: iTreni oggi 38 -



- Pianoro -



- bolognatoday.it -



- Grizzana -



- Foto da: ebay.it -



- San Benedetto Val di Sambro -



- Foto da: iTreni oggi 38 -



- Vernio -



- Foto da: ferrovie.it -

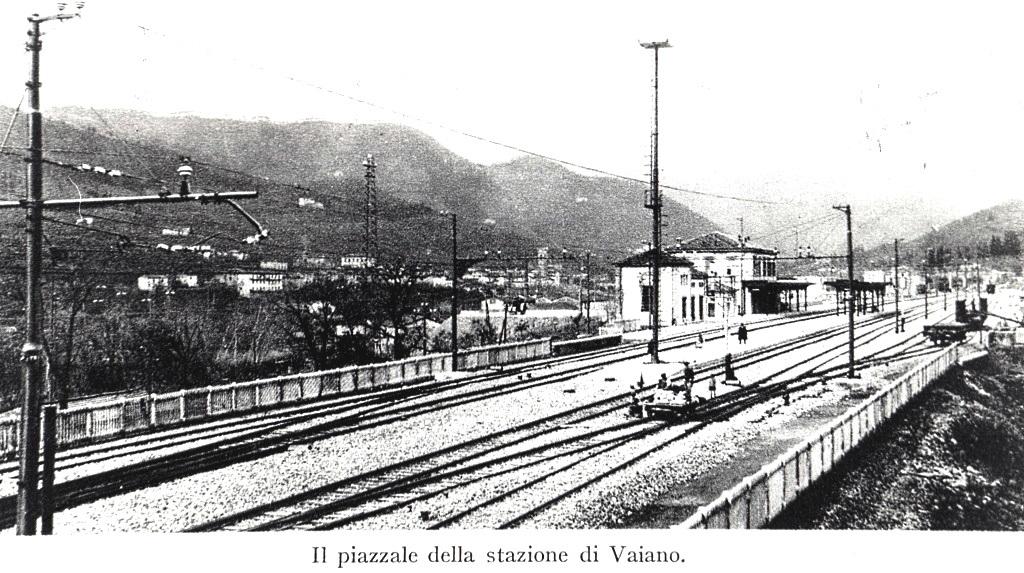

- Vaiano -



- Foto da: ferrovie.it -



- Caratteristiche della Grande Galleria -



- Foto da: corrierefiorentino.corriere.it -

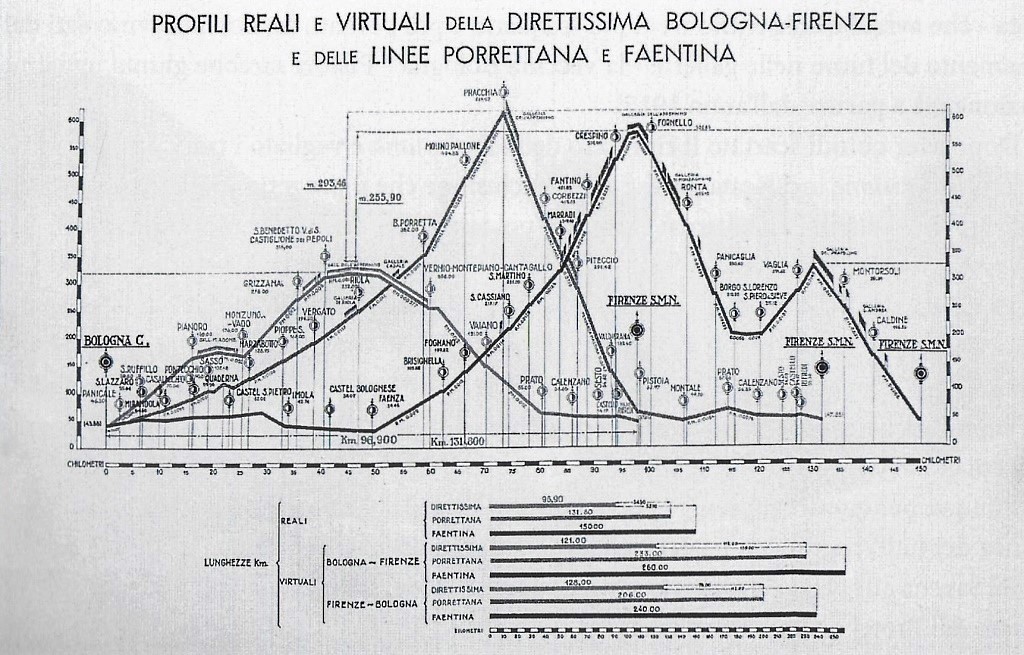

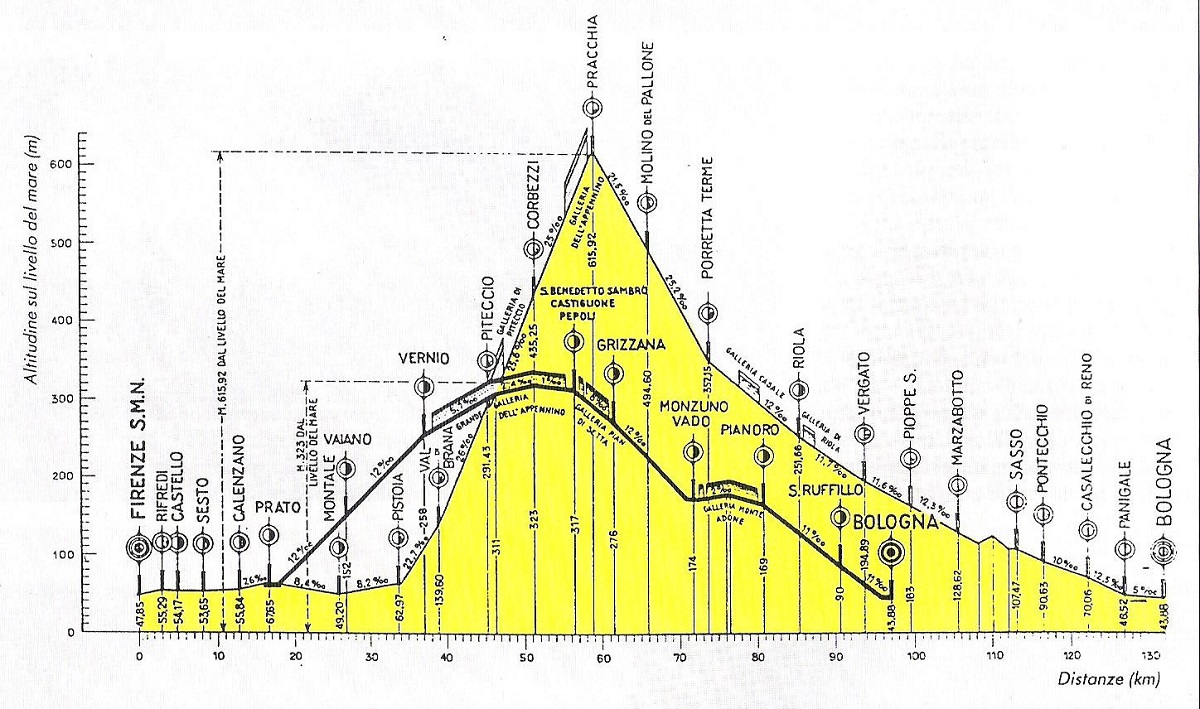

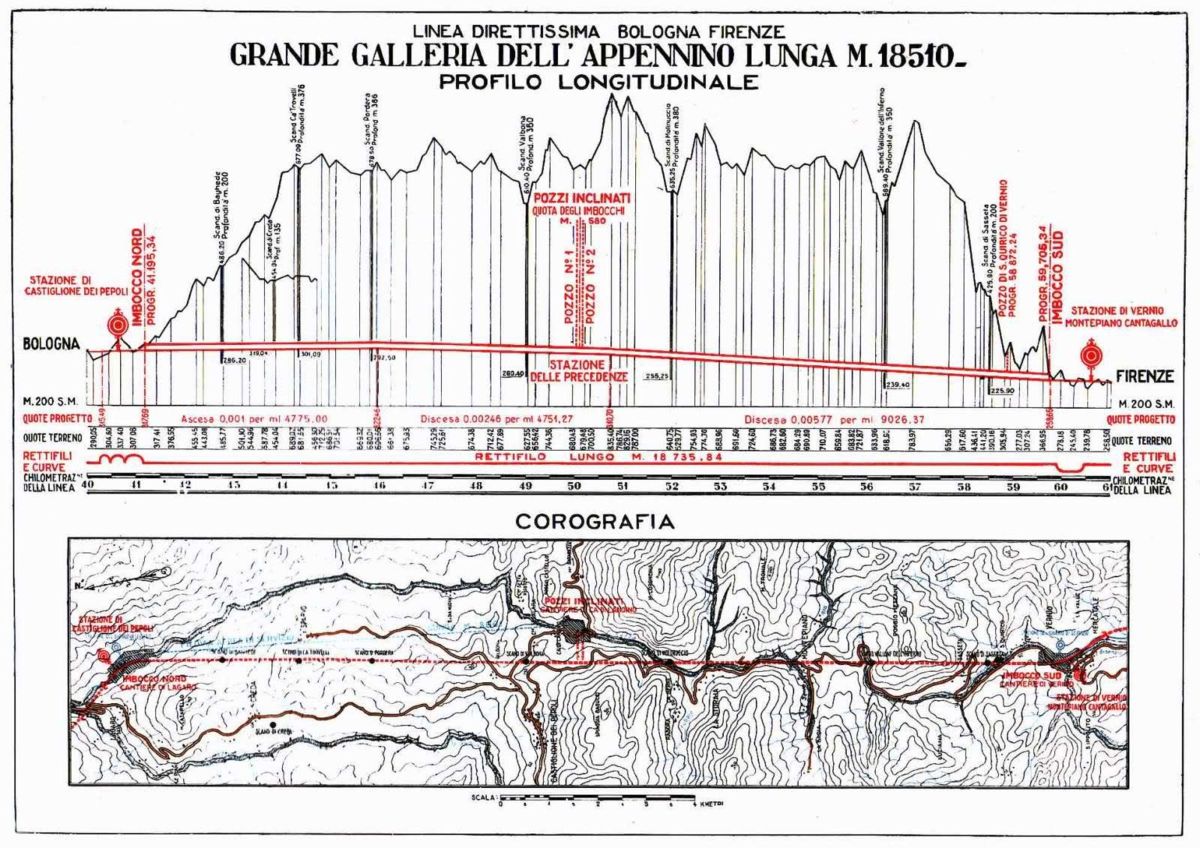

E' lunga 18.507 metri con quota valico a 328 metri e pendenza del 12 per mille.

La costruzione richiese 12 anni di lavoro e fu inaugurata con l'apertura della Direttissima il 22 aprile 1934.

Era la seconda al mondo come lunghezza, solo 1.300 metri in meno del Sempione e la più lunga a doppio binario.

Rimane ancora tra le prime 20 gallerie al mondo, superata solo alla fine del XX secolo da trafori,
grazie alle moderne tecnologie.


(Clic foto)



- Profilo da: ferrovie.it -

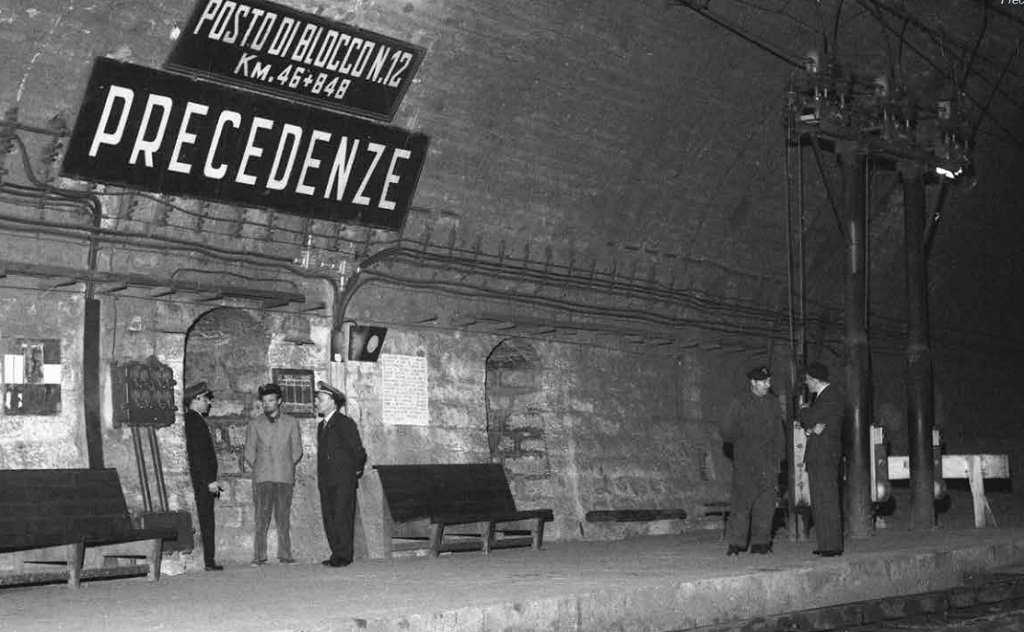

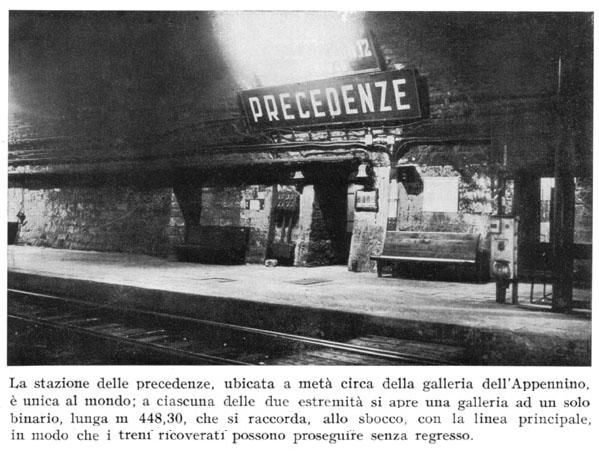

- Stazione Precedenze all'interno della Grande Galleria -



- Foto da: miol.it -

La stazione sotterranea denominata "Precedenze" fu dismessa negli anni '60 per motivi
di sicurezza e scarsità di traffico.

Destinata principalmente al sorpasso dei convogli lenti disponeva di 2 binari di precedenza lunghi 448 metri
in 2 gallerie secondarie semicircolari a binario unico e parallele al tunnel principale.

La forma caratteristica di queste gallerie secondarie guadagnò loro il soprannome di "banane".

Attualmente viene utilizzata come "Posto di Comunicazione Precedenze" ovvero solo per permettere
ai treni di passare da un binario di corsa all'altro.


- Link correlato: http://www.rossimodelli.it/precedenze.html -

"Precedenze" era adibita anche a stazione per traffico locale, collegata con l'esterno da 2 tunnel paralleli inclinati
di 27 gradi, attrezzati con 1.863 gradini, che percorrendoli si sbucava in località Cà Landino,
e serviva il comune di Castiglione dei Pepoli.


- 1962 -




- Foto Luciano Righetti / da: multimedia.quotidiano.net -



- Immagini -

- Imbocco del pozzo inclinato a Ca' Landino lungo 513.8 metri con la torretta di tracciamento
e la sala degli organi di sollevamento -




- Foto FS / da: iTreni oggi 38 -



- Sala macchine di uno dei pozzi inclinati di Ca' Landino presso Castiglione dei Pepoli -



- Foto FS / da: iTreni oggi 38 -



- Operai all'interno di una galleria durante i lavori di rivestimento -



- Foto FS / da: iTreni oggi 38 -



- Imbocco di una galleria della Direttissima in fase di costruzione -



- Foto FS / da: iTreni oggi 38 -



I cantieri e in particolare la Grande Galleria, furono funestati da molti incidenti mortali.
La costruzione della Direttissima ha costituito un punto di svolta per le zone di montagna coinvolte;
per decenni uomini e donne hanno lavorato a questo progetto, è stato però pagato un caro prezzo
da coloro che sono caduti sul lavoro e da coloro che hanno portato per tutta la vita i segni
di quell'esperienza: invalidità e malattie.
Le vittime sono ricordate in due lapidi affisse all'ingresso della stazione di Prato Centrale come:
"Caduti della Direttissima".




- Piantina copertina da: iTreni oggi 38 -
- Fonte da: Gian Guido Turchi iTreni oggi 38 - it.wikipedia.org - rossimodelli.it - ferrovie.it -

- Nino -

Piero Chionna

Italy
7176 Posts

Posted - 25 April 2014 :  17:08:29  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
La "Gazzetta del Mezzogiorno" del 24 Aprile 1934 dedica un corposo articolo all'inaugurazione della "Direttissima".
Questa è la parte che descrive il viaggio di Vittorio Emanuele III a bordo del treno reale:


Piero
Go to Top of Page

Piero Chionna

Italy
7176 Posts

Posted - 25 April 2014 :  18:08:14  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
Il 23 dicembre 1928 si incontrarono i cunicoli che procedevano da Vernio (lato Prato) e dal pozzo intermedio
di Ca' Landino e quasi un anno dopo (4 dicembre 1929), cadde l'ultimo diaframma di roccia tra le avanzate
di Ca' Landino e di Lugaro (lato Bologna) dove si erano incontrare le difficoltà maggiori,
la Grande Galleria era così unita.



Il titolo della "Gazzetta del Mezzogiorno" del 4 dicembre 1929




Il titolo dell'articolo pubblicato dalla Gazzetta il giorno 5 dicembre 1929




E' lunga 18.507 metri con quota valico a 328 metri e pendenza del 12 per mille.
La costruzione richiese 12 anni di lavoro e fu inaugurata con l'apertura della Direttissima il 22 aprile 1934.
Era la seconda al mondo come lunghezza, solo 1.300 metri in meno del Sempione e la più lunga a doppio binario.
Rimane ancora tra le prime 20 gallerie al mondo, superata solo alla fine del XX secolo da trafori,
grazie alle moderne tecnologie



Tratto dall'articolo pubblicato sulla "Gazzetta del Mezzogiorno" del 13 aprile 1932



Piero
Go to Top of Page

Nino Carbone

4520 Posts

Posted - 27 April 2014 :  11:08:41  Show Profile  Reply with Quote

- I treni della Direttissima -
- E.428 -

Anche il parco locomotive delle FS si adeguò all'apertura della Direttissima con la costruzione di nuove locomotive
E.428: qui la E.428.001 pressochè nuova di fabbrica attende di portare a Firenze un direttissimo proveniente
da Milano, in stazione a Bologna il 4 ottobre 1934.




- Foto G.Matteuzzi / da: iTreni oggi 38 -

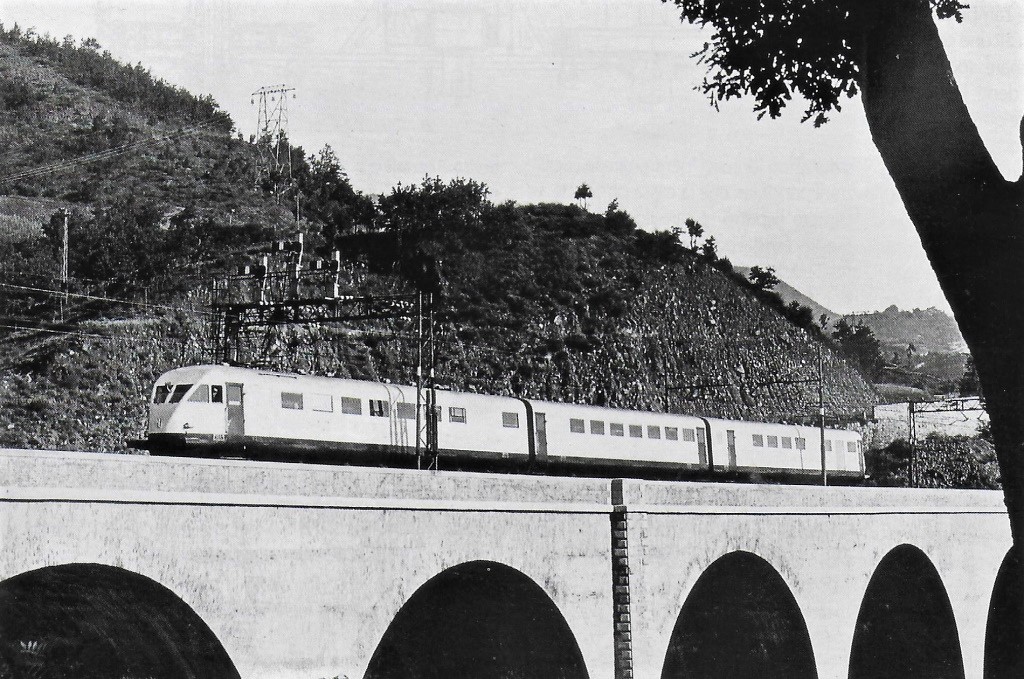

- ETR.200 -

- Un ETR 200 "sfreccia" nella Stazione Precedenze -




- Foto da: ilrestodelcarlino.it -


I primi 6 elettrotreni della prima serie (ETR.201>206) furono consegnati dalla Breda alle FS entro l'autunno
del 1936 e assegnati al deposito di Bologna Centrale entrando in servizio poco dopo.

Gli 8 elettrotreni di seconda serie (ETR.207>214) entrarono in servizio fra il novembre 1938 e il febbraio 1939
e assegnati ai depositi di Bologna C. - Milano C. - Roma S.L. - Livorno.


- La velocità sulla Direttissima dell'ETR.212 -

Il giorno 20 luglio 1939 l'elettrotreno ETR.212, guidato dal macchinista Cervellati, percorse i 315 km. tra Firenze
e Milano i 1 ora e 55 minuti alla media di 164 km/h.

La tratta appenninica tra Firenze e Bologna venne coperta in soli 39 minuti alla fantastica media (considerate
le asperità del tracciato), di 154 km/h con punte di 180 km/h e con un massimo di 184 km/h tra Grizzana
e Monzuno-Vado, lungo la discesa verso Bologna.

(Link correlato ETR 200: http://www.marklinfan.com/f/topic.asp?TOPIC_ID=3206)

- Fonte: Una leggenda che corre / Giovanni Cornolò / Edizioni ETR -

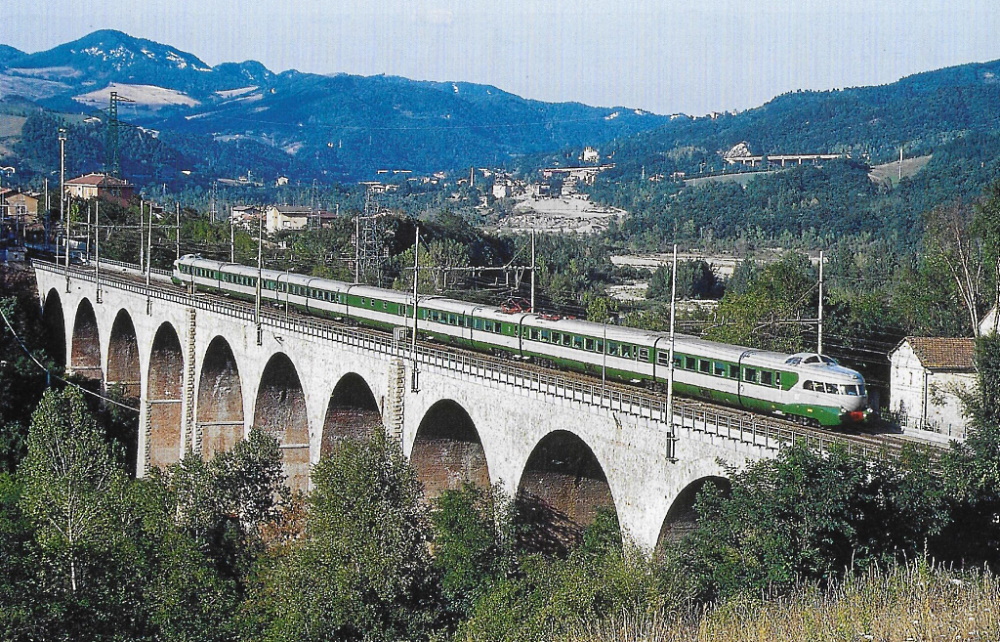

- ETR 201 sulla Direttissima -



- Foto FS / Una leggenda che corre / Giovanni Cornolò / Edizioni ETR -


- Nino -
Go to Top of Page

Piero Chionna

Italy
7176 Posts

Posted - 27 April 2014 :  11:23:46  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
I primi 6 elettrotreni della prima serie (ETR.201>206) furono consegnati dalla Breda alle FS entro l'autunno
del 1936 e assegnati al deposito di Bologna Centrale entrando in servizio poco dopo.



"La Gazzetta del Mezzogiorno" del 15 dicembre 1934 pubblicò un articolo dedicato ai nuovi elettrotreni in costruzione per la Direttissima.
Inizia anche la gara tra l'alta velocità ferroviaria e il nuovo concorrente aereo.

<<Si hanno più precise notizie sul nuovo elettrotreno delle Ferrovie dello Stato che sarà impiegato sulla direttissima Bologna-Firenze........>>







Piero
Go to Top of Page

Piero Chionna

Italy
7176 Posts

Posted - 27 April 2014 :  12:31:04  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
Il giorno 20 luglio 1939 l'elettrotreno ETR.212, guidato dal macchinista Cervellati, percorse i 315 km. tra Firenze
e Milano i 1 ora e 55 minuti alla media di 164 km/h.

La tratta appenninica tra Firenze e Bologna venne coperta in soli 39 minuti alla fantastica media (considerate le asperità del tracciato), di 154 km/h con punte di 180 km/h e con un massimo di 184 km/h tra Grizzana
e Monzuno-Vado, lungo la discesa verso Bologna.



Il titolo dell'articolo della "Gazzetta del Mezzogiorno" del 21 luglio 1939


Piero
Go to Top of Page

Riccardo Bastianelli

Italy
2937 Posts

Posted - 27 April 2014 :  14:48:53  Show Profile  Reply with Quote
Un piccolo museo della direttissima lo troviamo presso il DLF di Prato, dove è allestito anche il noto plastico riproducente alcuni tratti di questa celebre linea.
Il nostro club è stato in visita il 3 ottobre 2010

Riccardo
Go to Top of Page

Nino Carbone

4520 Posts

Posted - 30 April 2014 :  11:42:45  Show Profile  Reply with Quote




- Foto da: ferrovie.it -


- Nino -
Go to Top of Page

Nino Carbone

4520 Posts

Posted - 02 May 2014 :  13:09:12  Show Profile  Reply with Quote


- Viadotto in legno della ferrovia di servizio per la costruzione della Direttissima -
(In questo caso con trazione animale)



- Foto FS / da: iTreni oggi 38 -



- Treno a vapore trainato da una locomotiva Mallet a scartamento ridotto (0.95) sulla ferrovia di servizio -
(Sulla sinistra una cava di pietra utilizzata per la costruzione della linea)



- Foto FS / da: iTreni oggi 38 -



- Viadotto in costruzione fra due gallerie -
(In curva sulla destra la ferrovia di servizio)



- Foto FS / da: iTreni oggi 38 -



- Viadotto e galleria ultimati -
(Sono visibili le pile di mattoni utilizzati per il rivestimento della volta)



- Foto FS / da: iTreni oggi 38 -


- Nino -
Go to Top of Page

Nino Carbone

4520 Posts

Posted - 04 June 2014 :  12:02:04  Show Profile  Reply with Quote




- Foto da: funivie.org -


- Nino -
Go to Top of Page

Nino Carbone

4520 Posts

Posted - 09 January 2015 :  11:34:44  Show Profile  Reply with Quote


- Profilo longitudinale della Porrettana a confronto con la Direttissima -

Clic foto



- Profilo da: iTreni oggi 111 -


- Nino -
Go to Top of Page
Page: of 2 Previous Topic Topic Next Topic
Next Page
 New Topic  Reply to Topic
 Printer Friendly
Jump To:
Märklinfan Club Italia © 2008-2016 Märklinfan Club Italia Go To Top Of Page
Powered By: Snitz Forums 2000 Version 3.4.06
