 Posted - 02 November 2020 : 11:57:40
|
- Plastico "minimo" da punto a punto per H0m o H0e -
- Dimensioni: 2,00 X 1,25 mt -
- Tracciato: con curve molto strette nascoste in galleria, pendenze relativamente elevate e piazzali di stazione esigui -
- Limitazioni: considerate le dimensioni del plastico e le pendenze, il traffico si svolgerà con automotrici e convogli con carrozze
a 2 assi trainati da locomotive tender o piccole Diesel; questi piccoli convogli hanno però un fascino del tutto particolare
e si adattano realisticamente alle linee secondarie -
- Particolarità: consentirebbe manovre interessanti e variate, prestandosi ad un utilizzo modulare nel caso di futuri sviluppi -
Clic foto
Clic foto
- Da un servizio di Franco Marinoni / Maggiori spiegazioni per la costruzione su iTreni n. 43 - Ottobre 1984 -
- Perfezionamenti e varianti del plastico “minimo” -

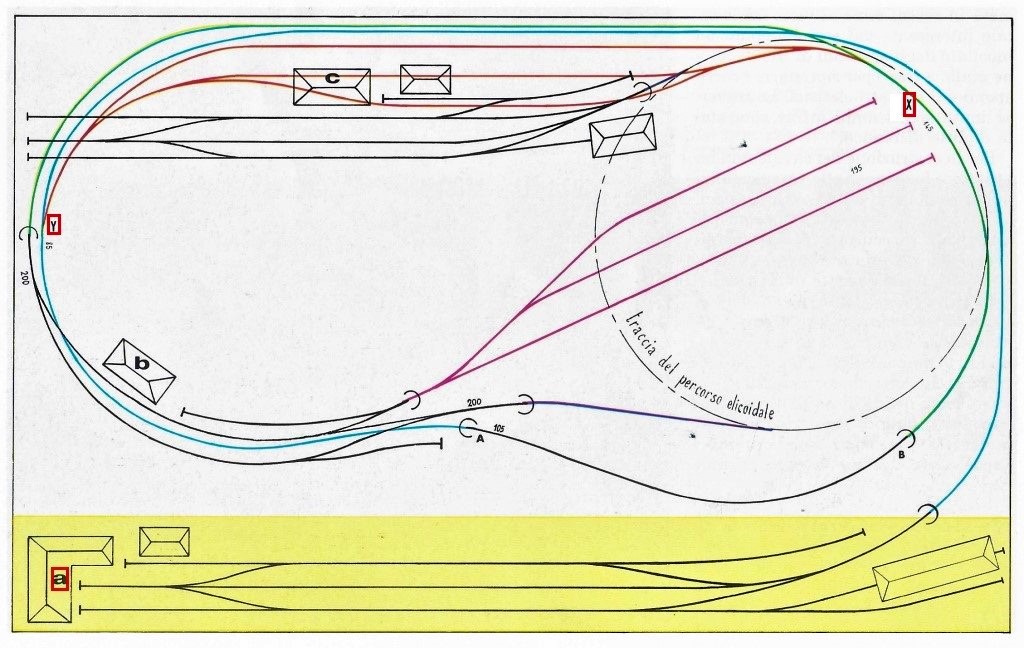

- Lo spostamento di 2 linee consentirebbe di ridurre la pendenza massima e di installare un altro binario di ricovero nascosto -
- Variante 1 -
Per la riduzione della pendenza del tratto "X-Y": scambiare i 2 rami del deviatoio "X" per eliminare lo scavalcamento delle 2 linee,
lo scavalcamento imponeva la rampa di 40 mm/mt.
(Parte segnata in verde)
Con questa variante accanto al binario "X-Y" si creerebbe lo spazio per istallare un piccolo fascio di binari (non più di 2 per non essere
obbligati a ridurre la lunghezza dei treni) che consentirebbe il ricovero o l’incrocio di treni in composizione non troppo lunga
aumentando ancora le possibilità di esercizio dell’impianto -
(Parte segnata in rosso)
- Variante 2 -

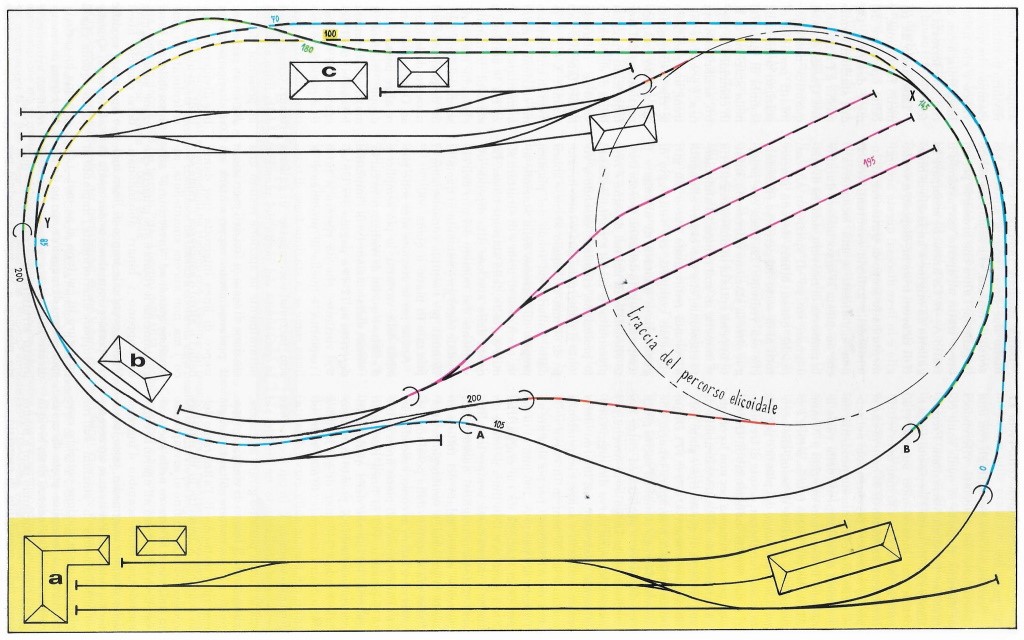

L’altra variante, evidente nella comparazione dei 2 disegni, è il miglioramento estetico della stazione bassa “a” allargando la secca
curva subito dopo lo scambio di uscita; sarà accorciato il binario più esterno con uno sfruttamento più razionale dello spazio
e un migliore realismo complessivo.
(Parte zona gialla)
Clic foto
- Descrizione e schema da: iTreni oggi 46 - Gennaio 1985
- Nino -
|
 |
|
|
Piero Chionna
Italy
8577 Posts |
Posted - 14 November 2020 : 12:59:27
|

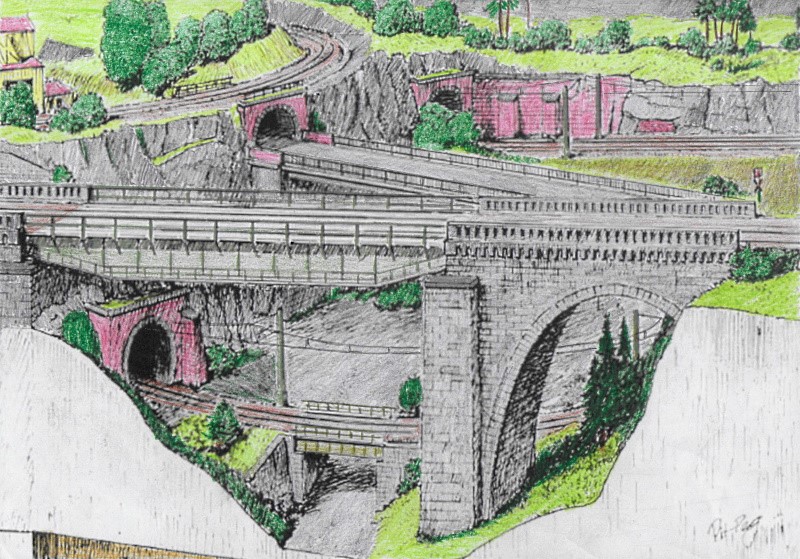

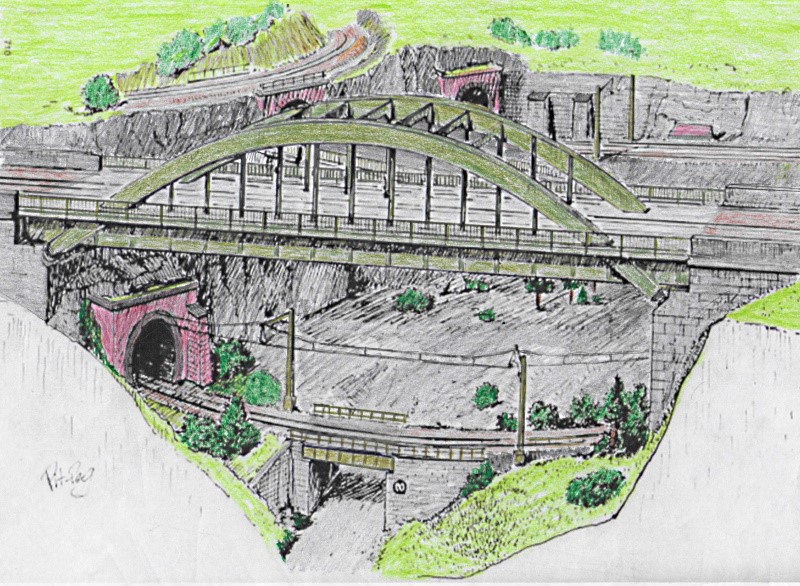

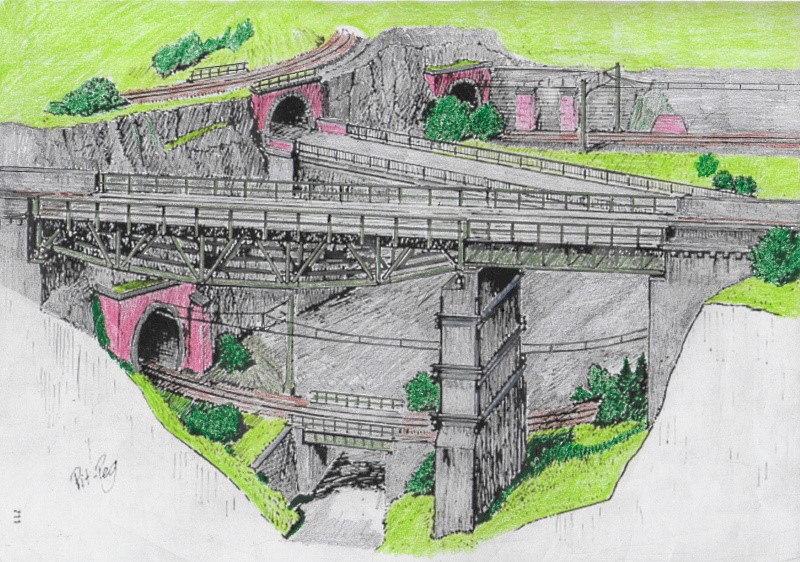

- I disegni di "Pit Peg" -
- Tre soluzioni per lo stesso paesaggio -
Clic foto per disegno a colori
Clic foto per disegno a colori
Clic foto per disegno a colori
(Miniaturbahnen 9/1979)Piero
|
Piero |
|
|
|
Nino Carbone
6874 Posts |
Posted - 14 December 2020 : 12:58:05
|
Clic foto

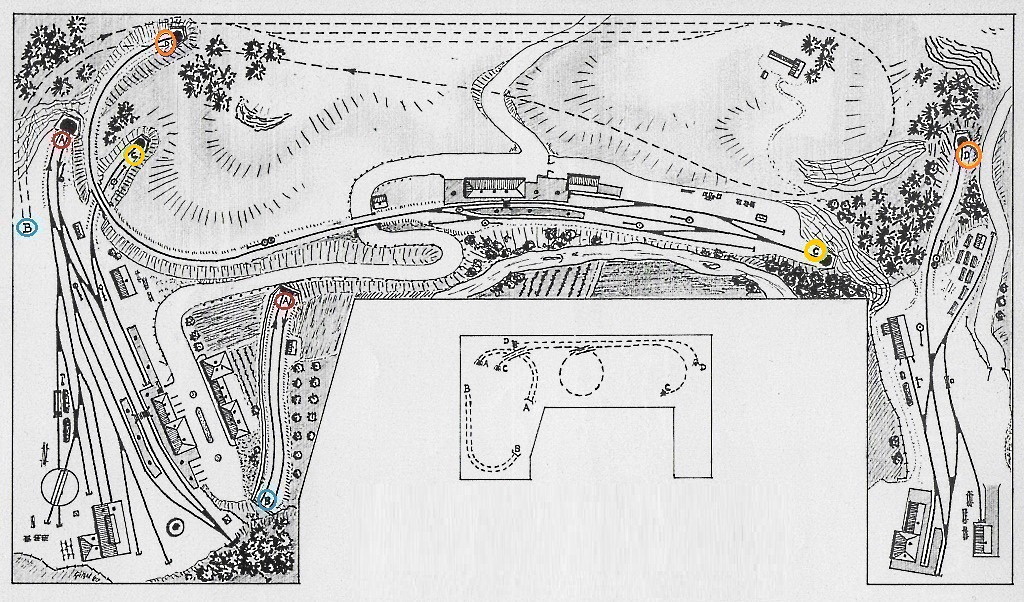

- Le lettere e i colori indicano le linee con i portali di ingresso e uscita -
(La linea "B" a doppio binario ha un solo portale in quanto ha un cappio di ritorno)
Clic foto
- Schema da: iTreni oggi 6 -
- Nino -
|
|
|
|
Piero Chionna
Italy
8577 Posts |
Posted - 19 March 2021 : 09:30:17
|

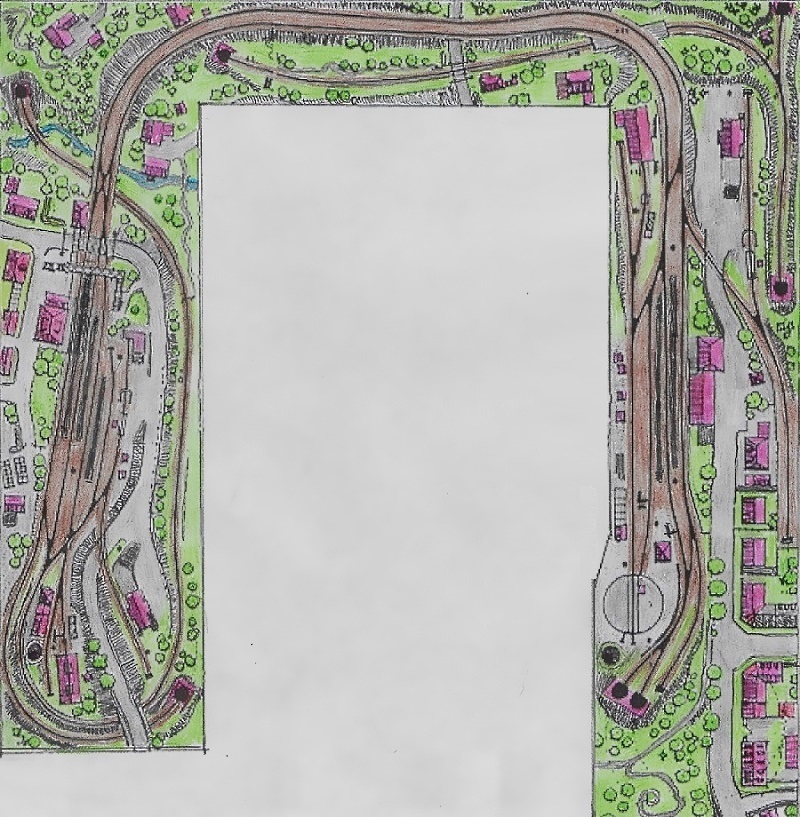

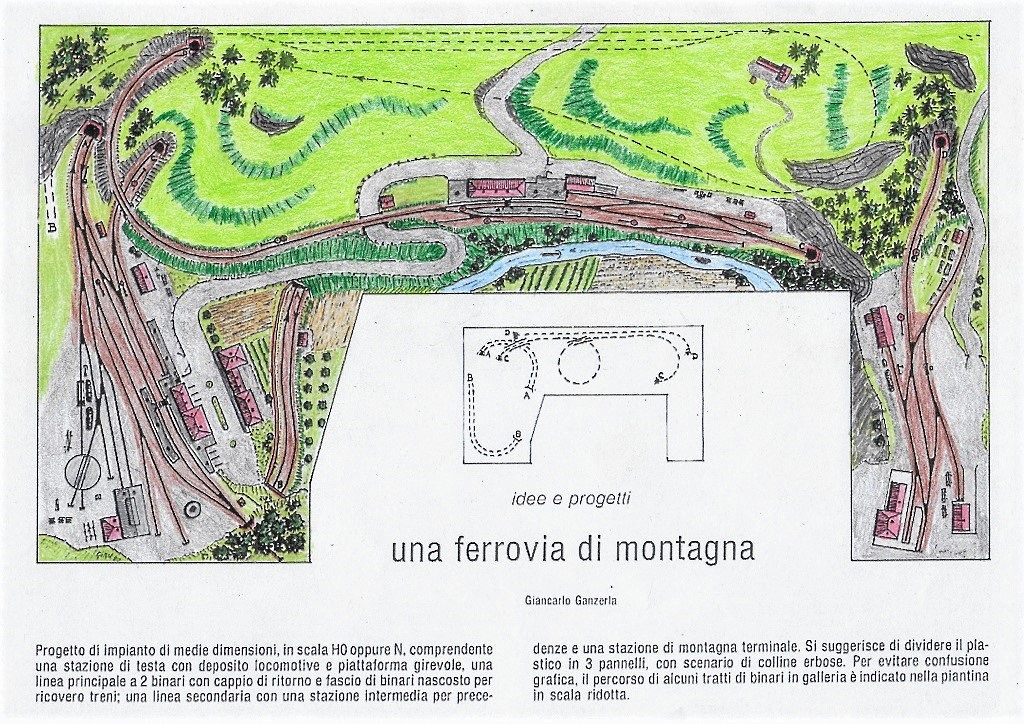

Un progetto della Brima Modellanlagenbau GmbH
Märklin H0 8m x 4,53m (15,36 mq)
 |
Piero |
|
|
|
Giuseppe Castelli
Italy
2 Posts |
|
|
Alberto Pedrini
Italy
11388 Posts |
|
|
Giuseppe Castelli
Italy
2 Posts |
|
|
Nino Carbone
6874 Posts |
Posted - 02 March 2024 : 11:23:27
|
- Plastico con linea principale e secondaria -
- Dimensioni -
- H0: 5,00 m x 4,00 m -
- N: 2,70 m x 2,20 m -
Questo progetto è centrato su una stazione di diramazione da cui, a sinistra si stacca una linea principale a semplice
binario e dopo aver aggirato la collina su cui sorgono abitazioni, scende all’interno della stessa e percorre un tratto
di “parata” in piano, scompare poi in galleria e quindi in ascesa ricompare in stazione dalla parte opposta.
A sinistra della stazione - verso l’alto - si stacca una linea secondaria, che, con lungo e sinuoso tracciato in ascesa
arriva fino al capolinea ipotizzato in corrispondenza di una località turistica, tale da giustificare un discreto traffico
con carrozze dirette e conseguenti manovre.
I livelli sono 3
- Linea di parata -
- Stazione di diramazione -
- Linea secondaria -
Le stazioni sono 3
- Principale di diramazione (K) -
- Linea secondaria a metà percorso di incrocio (T) -
- Capolinea di testa (W) -

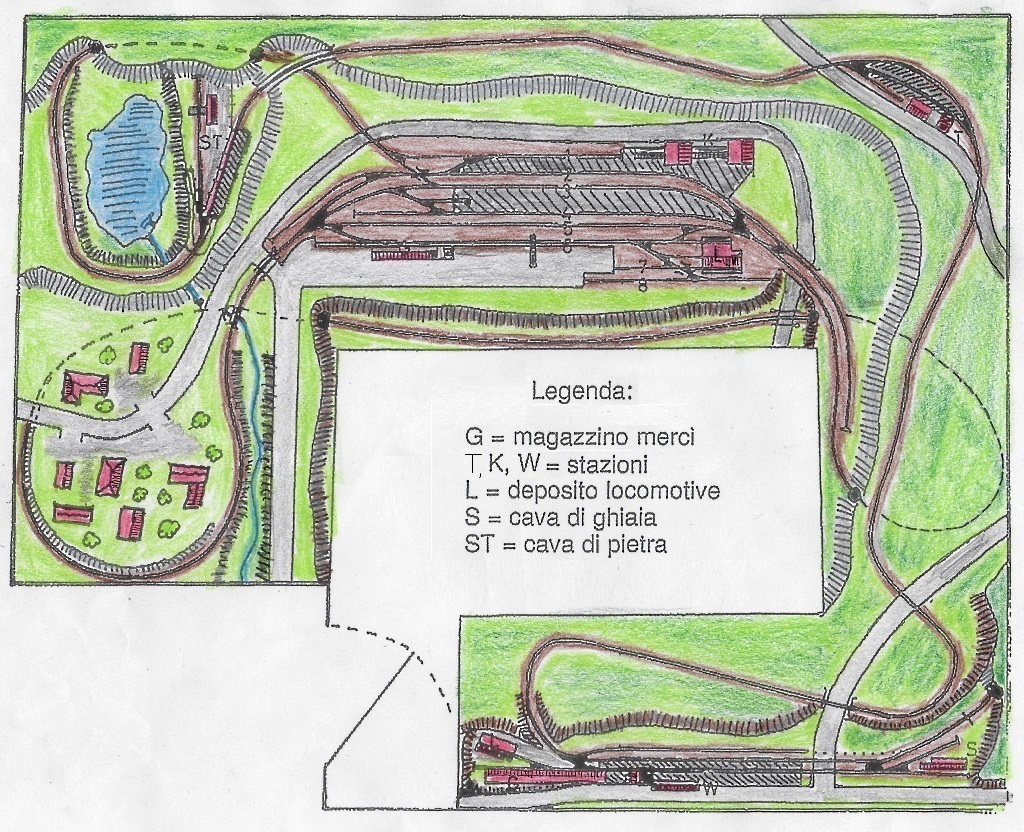

Lungo la linea secondaria e alla stazione capolinea si trovano 2 raccordi industriali con cave di pietra (ST) e ghiaia (S).
Clic foto
- Fonte: Cento idee per un tracciato / Edizioni Locodivision / Michael Meinhold / Wilfried Weinstötter -
- Nino -
|
|
|
|
