Nino Carbone

6655 Posts

Posted - 19 November 2010 :  00:46:51  Show Profile  Reply with Quote

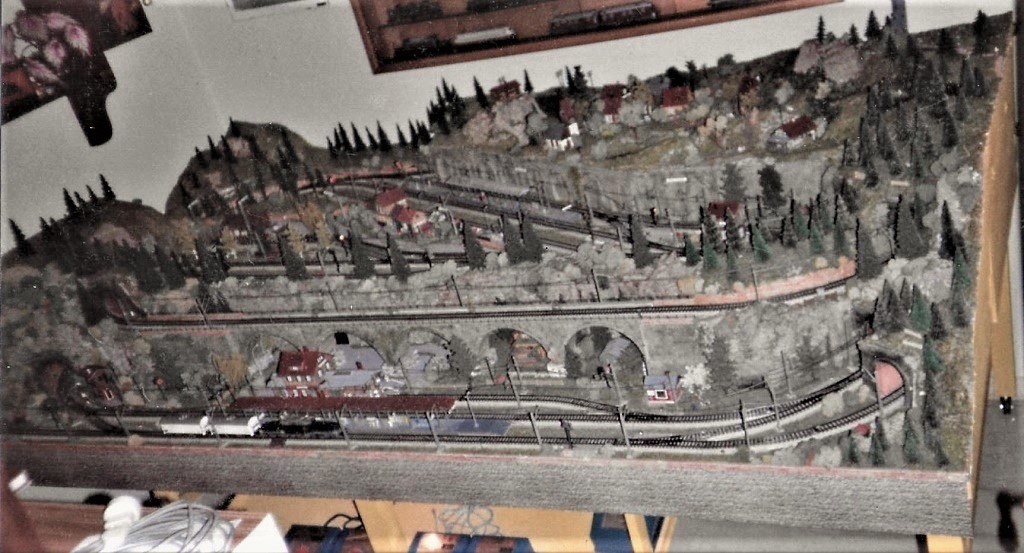

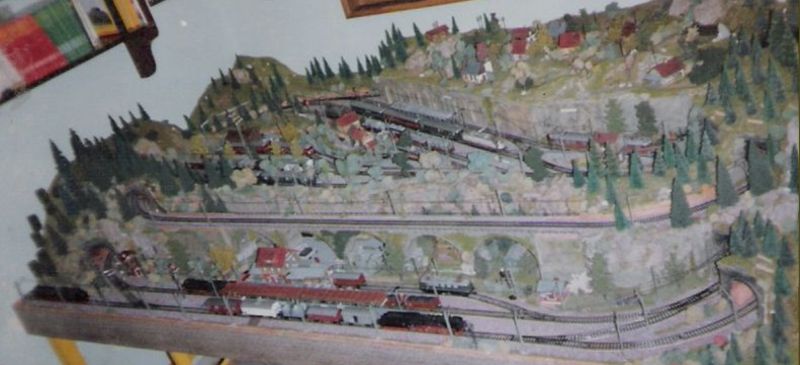

- E' stato lo spunto per costruire il mio secondo plastico (mi scuso per le foto di non buona qualità) -

- Avendo però misure inferiori (2,60 mt X 1,60 mt), lo ridussi su entrambi i lati e modificai il tracciato per necessità di spazio -

- A seguito di queste modifiche la stazione inferiore la ridussi a 2 binari e aumentai a 3 binari quella superiore,
ma il concetto dell'impianto che avevo in mente rimase lo stesso -

Clic foto

















- Aggiungo alcune mie considerazioni personali -

- Di questo tracciato mi era piaciuta la sua disposizione su 2 livelli a "gradoni" e questo permetteva una visione totale del plastico,
dal momento che lo stesso aveva una sistemazione aderente al muro -

- Per lo spostamento applicai delle ruote ai 6 montanti del telaio -

- Avevo costruito diversi acquari e anche nella loro costruzione esistono delle precise regole, che, per avere un buon effetto visivo,
bisogna cercare, se possibile, di rispettare -

- Applicai queste regole anche al mio costruendo secondo impianto ferroviario -

- Se l'acquario è visibile da tutti i 4 lati, anche solo 3, andrebbe costruito pianeggiante, in modo che l'osservatore abbia sempre
una buona visione girando attorno -

- Se l'acquario ha solo un punto di osservazione (davanti), sarebbe conveniente costruirlo appunto a "gradoni" in modo che l'osservatore
possa vedere tutta la scena frontalmente come fosse un quadro, e un plastico per avere un buon risultato visivo, dovrebbe anch'esso
avere queste caratteristiche -

- In un plastico pianeggiante risulterebbero poco visibili linee di transito aderenti al muro, magari con al centro una zona montuosa
o altre strutture -

- Su questo principio, per inesperienza, commisi questo sbaglio nel mio primo plastico (compreso successivamente), errore peggiore
lo commise un amico; nel suo plastico più lungo e largo del mio, in quella posizione invisibile ubicò una stazione...che non vidi mai -

- In pratica, sullo sfondo andrebbero collocati gli elementi più alti (colline, ponti ecc...), e poi a scalare verso il bordo del plastico,
su cui ci sono le apparecchiature di comando, tutto il resto dell’impianto -



- La parte nascosta che, anche se suggestiva, rimaneva invisibile -



- Nino -
Go to Top of Page

Nino Carbone

6655 Posts

Posted - 20 November 2010 :  10:42:32  Show Profile  Reply with Quote


- Consiglio utile -

- Un altro errore che commisi, ma nel secondo plastico, fu la disposizione dei portali delle gallerie -

- Ne installai 8, 7 dei quali disposti in curva e tutti con la volta iniziale per una lunghezza di 20 centimetri -

- Avendo fino a quel momento solo carrozze Märklin da 24 cm tarai i portali e consequenzialmente le volte per suddetta misura,
con il risultato di non poter far circolare sul tracciato le carrozze da 26 cm che acquistai successivamente -

- Le carrozze da 26 cm essendo più lunghe richiedevano maggior spazio in curva -

- La cassa delle carrozze sporgevano:
1) alle 2 estremità verso l'esterno -
2) al centro, verso l'interno della curva e strisciavano la fiancata nel portale, rigandola -

- Come soluzione avrei potuto levigare il fianco del portale, e non poco, rinunciai, in quanto la ritenni esteticamente insoddisfacente -

- Per evitare sorprese a lavoro finito, il mio suggerimento rimane quello di tarare sempre i portali in curva (singoli o doppi che siano),
sia con le locomotive che con le carrozze più lunghe -









- Esempio di quello che potrebbe accadere -



- Foto da: Modellismo Ferroviario / Clive Lamming / De Vecchi Editore -


- Nino -
Go to Top of Page

Nino Carbone

6655 Posts

Posted - 22 November 2010 :  22:50:24  Show Profile  Reply with Quote

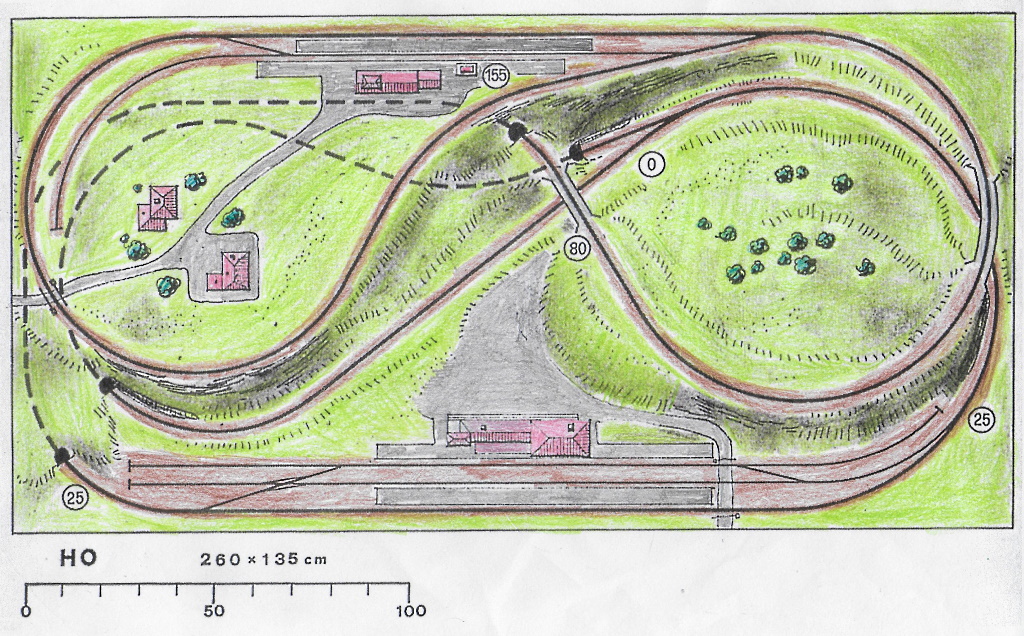

- Altro esempio di plastico del tipo da racchetta a racchetta, come concetto precedentemente esposto -

- Misure: 2,60 mt x 1,35 mt -

Clic foto



- Da: Il manuale completo dei tracciati / Paolo Beverini - Angelo Parodi / Mursia 1982 -


- Nino -
Go to Top of Page

Nino Carbone

6655 Posts

Posted - 25 November 2010 :  16:21:09  Show Profile  Reply with Quote


- Plastico per binari Marklin" "M" tratto dal catalogo Faller francese n. 840 degli ani 60' - 70' -

- Misure: 2,50 X 1,50 mt -

- La pianta -





- Lo schema binari -





- Il plastico -





- Nino -
Go to Top of Page

Nino Carbone

6655 Posts

Posted - 27 November 2010 :  22:19:14  Show Profile  Reply with Quote


- Esempio di tracciato con binari Märklin "M" tratto dal catalogo 1964/65 della ditta HAUG & Co. di Stoccarda -

- La ditta di modellismo aveva in catalogo: colline, portali, rampe diritte, rampe curve e tratti pianeggianti, raffiguranti roccia o muratura -

- La composizione del materiale a catalogo non era specificata (forse polistirolo); i pezzi consegnati erano di colore bianco da colorare,
alcuni composizioni di 2 o 3 pezzi erano da assemblare e incollare con colla speciale -

- Gli elementi erano numerati e si potevano collocare:

- Fissati al tavolato con colla -
- Posticci: un vantaggio per chi aveva un plastico "amovibile" da sistemare poi a gioco ultimato.

- In determinate situazioni, un'idea valida ancora oggi.







- In questa raffigurazione, l'eccessivo numero di "rampe" è dimostrativo sulle possibilità di utilizzo -



- Nino -
Go to Top of Page

Nino Carbone

6655 Posts

Posted - 25 March 2011 :  12:25:17  Show Profile  Reply with Quote

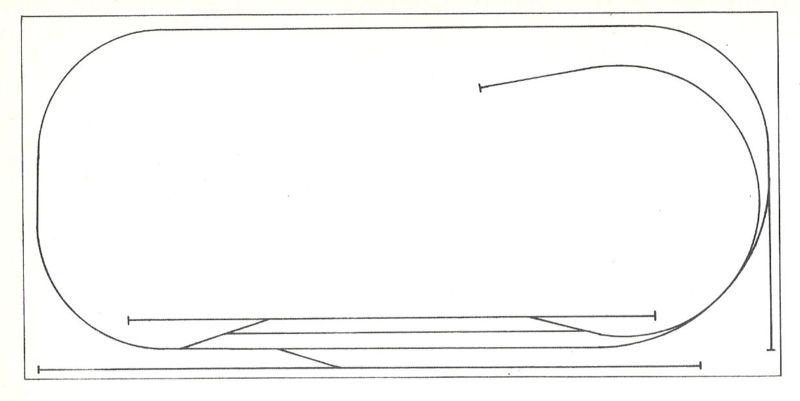

- Progetto particolarmente adatto ai modellisti desiderosi di avere presto un'impianto funzionante e "ampliabile in seguito" -

- Le tre fasi costruttive sono per uno sviluppo successivo che non richieda la demolizione del lavoro precedentemente fatto -

- Prima fase: anello di binari con piccola stazione, essendo tutto piano non sono richiesti lavori di sopraelevazione -



- Seconda fase: aggiunta di una stazione sopraelevata creando una circolazione da punto a punto -



- Terza fase: Prolungando la tratta della stazione sopraelevata e ampliando il supporto - conferendo una forma a "L" -
si ottiene il superamento dello scalo merci, previsto anch'esso nella terza fase -



- Da: Il manuale completo dei tracciati / Paolo Beverini - Angelo Parodi / Mursia 1982 -


- Nino -
Go to Top of Page

Nino Carbone

6655 Posts

Posted - 15 September 2011 :  02:00:23  Show Profile  Reply with Quote


- Questo è un plastico Märklin HO di una persona che ha dovuto trasferirsi all'estero per lavoro -

- Il plastico è stato poi smontato -

- Purtroppo non dispongo di altre fotografie, schema e misure -

- Da una valutazione visiva si potrebbe calcolare approssimativamente mt. 2.50X1.50 -

- Costruito con binario "K" era su 4 livelli e disponeva di apparecchiature digitali -

- Nell'ultimo livello, in basso nella base colore "nero", era sistemata la stazione "nascosta" e della quale è
visibile lo schema applicato alla struttura stessa in fondo a sinistra -



- Nino -
Go to Top of Page

Nino Carbone

6655 Posts

Posted - 20 September 2011 :  12:03:25  Show Profile  Reply with Quote


- Plastico Märklin con binario "K" -

- Tracciato con numerose varietà di percorso su 4 livelli e con 2 stazioni -

- La prima stazione a livello "0" e la seconda a livello "4", con binario di precedenza -

- Misure: 3,50 x 1,50 mt -










- Lo schema -

- I "quadretti" che formano il reticolo cm. 50X50 -



- Foto da: "Die schönsten Märklin Anlagen" edizioni "alba" Dusseldorf -
- Anno 1985 - Autore: Gernot Balcke -


- Nino -
Go to Top of Page

Nino Carbone

6655 Posts

Posted - 02 January 2012 :  12:56:56  Show Profile  Reply with Quote


- Plastico Märklin binario "K" -

- Stazione nascosta e linea secondaria con stazione di testa -

- Misure: 1,20 X 2,70 mt -





- I binari -





- Da: Märklin Magazine 1/87 -


- Nino -
Go to Top of Page

Nino Carbone

6655 Posts

Posted - 08 January 2012 :  11:34:00  Show Profile  Reply with Quote


- Diorama Marklin scala 1: Atmosfera di un deposito locomotive -



















- Da Marklin Magazine 3/82 -


- Nino -
