Enrico Ferrari

Italy
1538 Posts

Posted - 15 January 2011 :  18:20:45  Show Profile  Visit Enrico Ferrari's Homepage  Reply with Quote

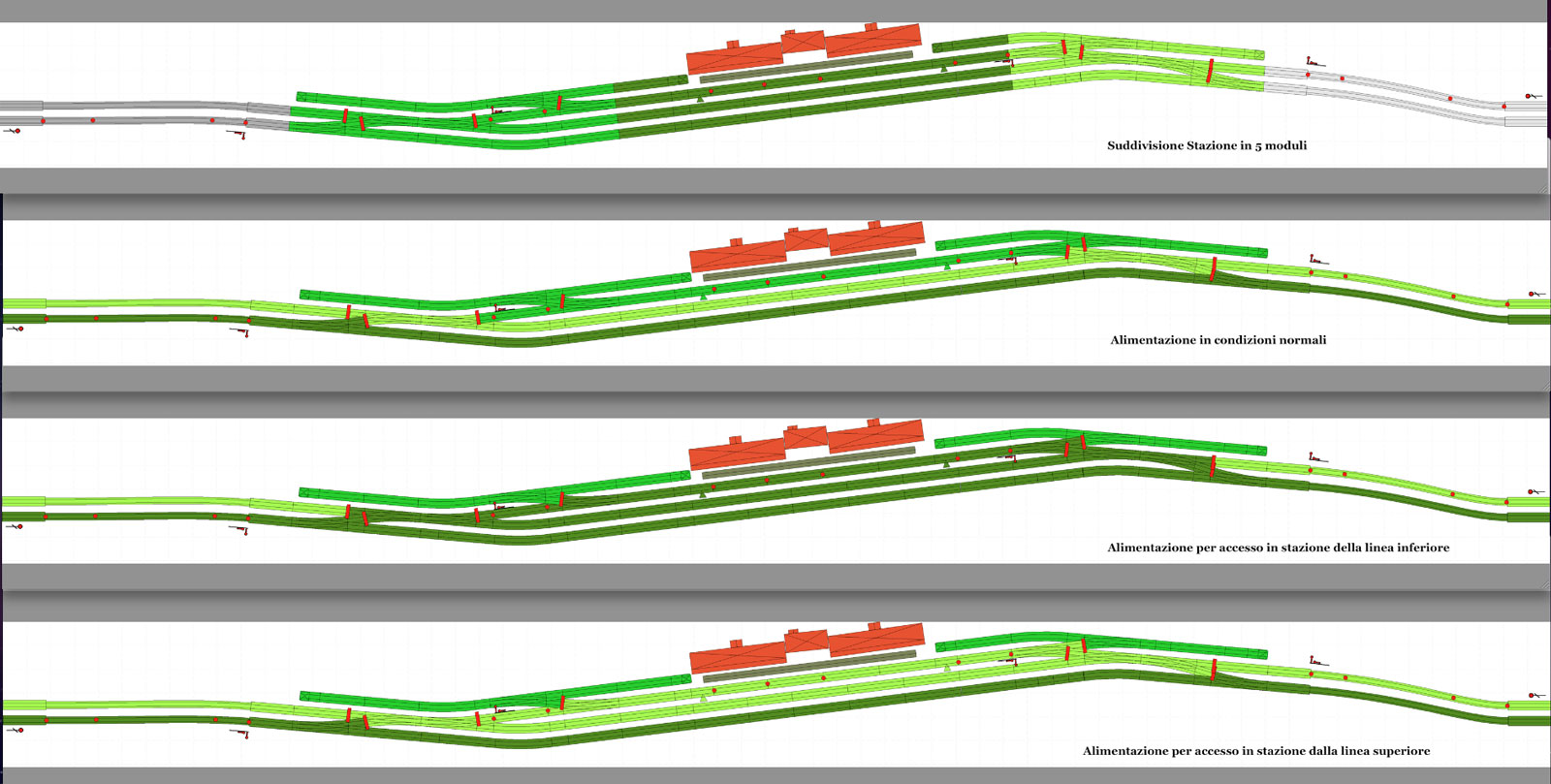

Ho buttato giù uno schizzo di una piccola stazione in linea, adatta eventualmente anche come stazione di confine per cambi di trazione.
Dateci una occhiata e poi in settimana ne discutiamo.
http://www.marklinfan.com/public/Enrico%20Ferrari/Ideaxstazione.jpg

Enrico

Luca Peloso

Italy
1724 Posts

Posted - 16 January 2011 :  00:18:43  Show Profile  Reply with Quote
molto bella la proposta
l'ho appena vista e me la voglio studiare bene ...
anche se mi salta all'occhio che la linea esterna (inferiore, lato pubblico come la vuoi chiamare) non ha la possibilità di sorpasso di un treno rispetto all'altro se non invadendo la linea interna (lato fondale).
E' corretto?
comunque domani la riguardo meglio

Luca
(avana)
Go to Top of Page

Piero Chionna

Italy
8583 Posts

Posted - 16 January 2011 :  00:57:07  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
La soluzione è interessante, ma ho notato anch'io la mancanza di un binario da utilizzare per le precedenze sulla linea esterna.
O meglio, la precedenza può avvenire, ma è necessario impegnare il binario di corsa della direzione opposta.

Piero

Piero
Go to Top of Page

Alberto Pedrini

Italy
11393 Posts

Posted - 16 January 2011 :  11:13:13  Show Profile  Visit Alberto Pedrini's Homepage  Reply with Quote
Forse mancava lo spazio per il 5° binario a causa della disposizione della stazione.
L'andamento sinuoso della linea vuole movimentare il percorso rettilineo, ma suggerisco di farlo in modo più deciso e rispondente alla realtà.
Primo modulo con curva larga solo verso sinistra, vedo disegnato K flessibile, tre moduli con la stazione inclinati ma con binari paralleli al modulo, uscita con curva a destra che raddrizza il percoso del plastico.
Il fondale è flessibile e può seguire agevolmente questa curvatura, la stazione nascosta viene adattata senza problemi.
Diversamente mi viene difficile giustificare il serpeggio dei convogli durante il transito.
E' una cosa fastidiosa da vedere anche sui moduli di Luca quando la velocità dei convogli sale.
Così ci dovrebbe stare anche l'indispensabile binario di sorpasso sulla line esterna.

Alberto
Go to Top of Page

massimo carvelli

Italy
364 Posts

Posted - 16 January 2011 :  16:00:27  Show Profile  Reply with Quote
Il 5º binario effettivamente ci vorrebbe.
Magari anche eliminando il 1º binario cioè i due tronchini che potrebbero essee messi sul binario immendiatamente adiacente.
A me la sinuosità proposta da Enrico non dispiace affatto, anzi ricordo che una delle regole estetiche principali dei plastici ferroviari è quella di non disporre mai la linea ferroviaria parallela al margine del plastico. Certo il raggio di curvatura non dve essere quello "del tram".

Siamo schiavi delle leggi, per poter essere liberi (Cicerone)
Go to Top of Page

Andrea Ricci

Italy
96 Posts

Posted - 17 January 2011 :  19:10:37  Show Profile  Reply with Quote
Mi permetto una piccola intromissione, segnalando una discussione sul forum stummi, dove è presentato un plastico casalingo a segmenti (ancora in costruzione), che prevede una soluzione per molti aspetti simile a quella proposta (una visione dall´alto della stazione é visibile a pagina 2 e nelle successive):

http://www.stummiforum.de/viewtopic.php?f=51&t=44821

Binario C, curve R9. Percorso liberamente ispirato ad una tratta della valle del Reno, nella zona di Niederheimbach.

Andrea
Go to Top of Page

Enrico Ferrari

Italy
1538 Posts

Posted - 18 January 2011 :  11:49:22  Show Profile  Visit Enrico Ferrari's Homepage  Reply with Quote
Spero di riuscire a modificare e postare i disegni con le modifiche che suggerite entro oggi o domani, purtroppo il tempo è tiranno !!

Enrico
Go to Top of Page

Alberto Pedrini

Italy
11393 Posts

Posted - 18 January 2011 :  14:20:20  Show Profile  Visit Alberto Pedrini's Homepage  Reply with Quote
quote:
Originally posted by Andrea Ricci

Mi permetto una piccola intromissione, segnalando una discussione sul forum stummi, dove è presentato un plastico casalingo a segmenti (ancora in costruzione), che prevede una soluzione per molti aspetti simile a quella proposta (una visione dall´alto della stazione é visibile a pagina 2 e nelle successive):

http://www.stummiforum.de/viewtopic.php?f=51&t=44821

Binario C, curve R9. Percorso liberamente ispirato ad una tratta della valle del Reno, nella zona di Niederheimbach.

Andrea




Grazie Andrea per la segnalazione, il tracciato in questo caso è bene integrato con il paesaggio, niente da dire, tanto di cappello all'autore dei moduli.
Ci sono soluzioni paesaggistiche molto particolari, compreso il piano di stazione in rilevato e la strada dietro che scende dietro.
E' una soluzione molto bella per una piccola stazione di linea.


Alberto
Go to Top of Page

Enrico Ferrari

Italy
1538 Posts

Posted - 18 January 2011 :  21:57:09  Show Profile  Visit Enrico Ferrari's Homepage  Reply with Quote

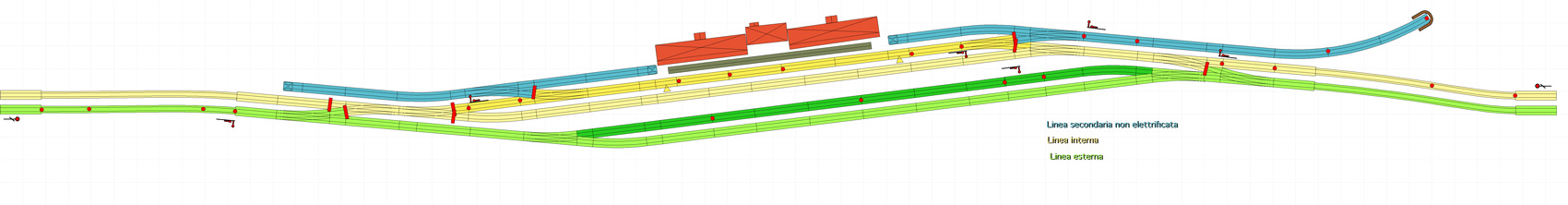

Inserito il binario di sorpasso per la linea esterna ed allontanate tra di loro le due linee. Nel disegno mancano due sezionamenti, sono andati perduti nei vari copia ed incolla.
Ho trovato il tempo di dare un occhiata al link proposto da Andrea Ricci, effettivamente la disposizione degli scambi in entrata stazione è identica! Speriamo di non sfigurare.

http://www.marklinfan.com/public/Enrico%20Ferrari/Stazstorta41binari.jpg

Non sono riuscito a disegnare la suddivisione dei moduli come proposto da Alberto, forse nei prossimi giorni!

Enrico
Go to Top of Page

Piero Chionna

Italy
8583 Posts

Posted - 18 January 2011 :  23:38:13  Show Profile  Visit Piero Chionna's Homepage  Reply with Quote
Vedo che hai aggiunto anche la linea secondaria non elettrificata.
Riesci a raggiungere la quota per passare sotto al fondale?
Il tronchino (binario 1A ?) potrebbe rappresentare il capolinea delle automotrici dirette alla stazione di testa che completerà il mio modulo con il ponte in pietra.

Piero

Piero
Go to Top of Page

Carlo Rastelli

Italy
1665 Posts

Posted - 19 January 2011 :  18:50:53  Show Profile  Reply with Quote
Mi sembra un ottimo progetto Enrico!

Ciao!
Carlo
Go to Top of Page
